Коды, маркировки, условные обозначения и расшифровки автомобильных подшипников.

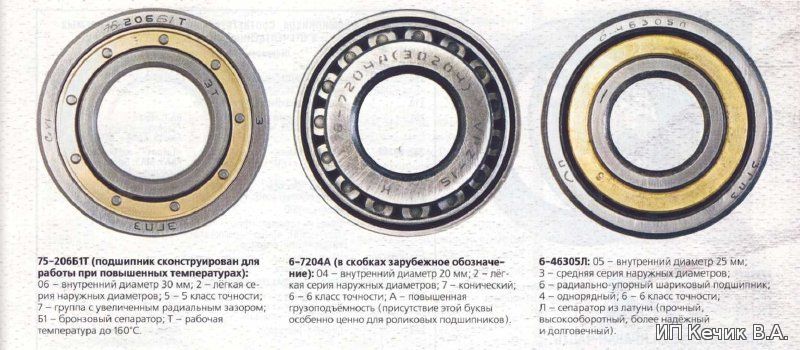

Условное обозначение подшипника

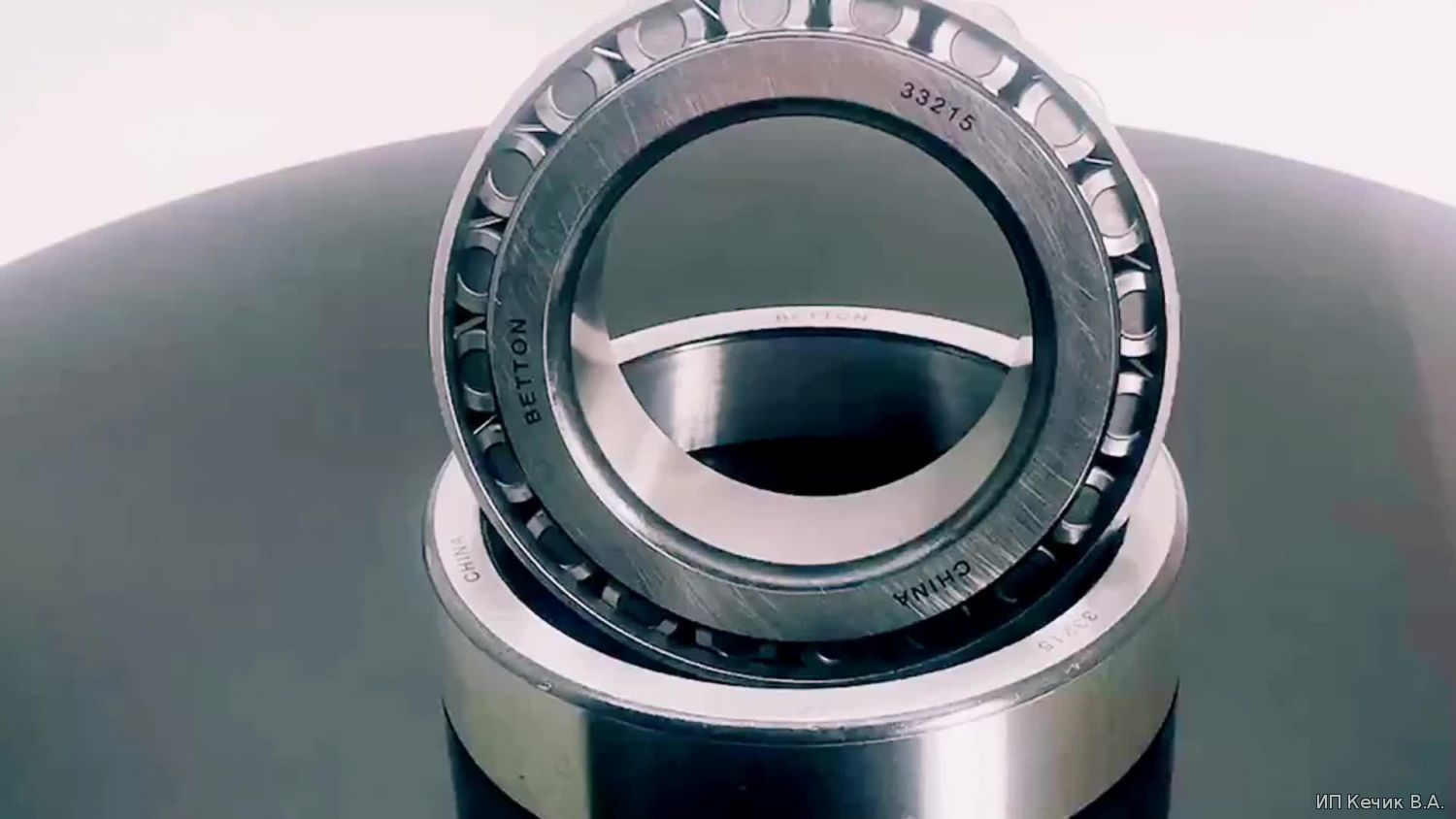

Условные обозначение подшипника наносят на торцы колец клеймением, травлением или электроискровым способом. На наружной поверхности наружного кольца - электрохимическим травлением. Смотрите подробнее о методах нанесения маркировки на подшипник.

Условное обозначение на кольцах не наносят в ряде случаев для миниатюрных и прецизионных подшипников. Их записывают в сопроводительной документации и на упаковке.

В магазинах и на заводах встречается широкий ассортимент сборочных узлов. Каждый из них предназначен для своей задачи, отвечает ряду требований, а также подходит по размеру к указанным запчастям. В статье дадим расшифровку условных обозначений и номеров подшипников.

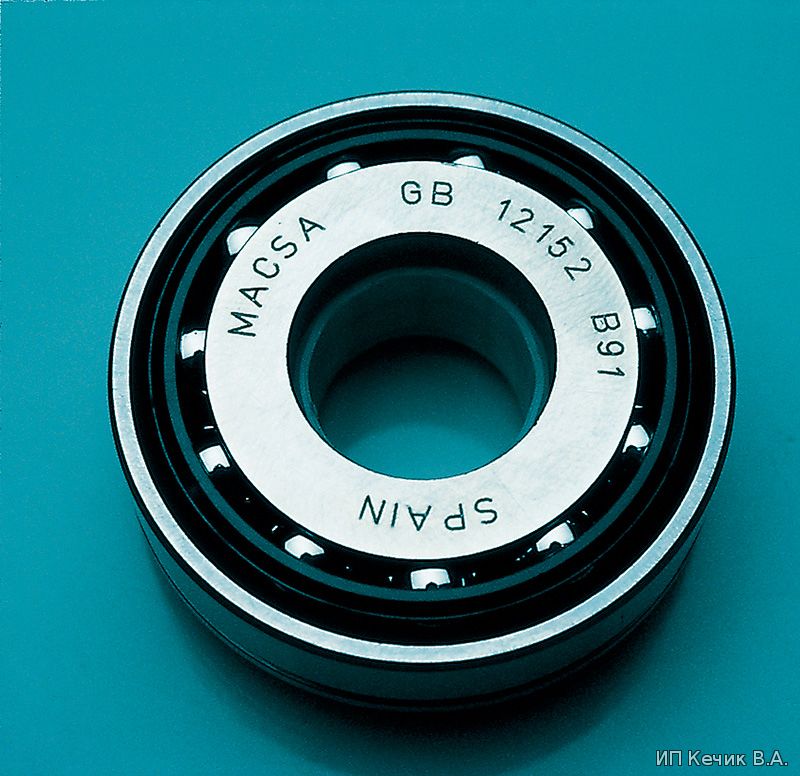

Расшифровка и коды подшипников

Основная цифровая маркировка и схема

Главное, что нужно узнать у продавца, – какая страна изготовила изделия. Дело в том, что принятые нормы и стандарты у российских изготовителей и у зарубежных отличаются. Для первых прописан отечественный знак качества – ГОСТ 3189-89. Он всегда соблюдается, за этим строго следят надзорные службы, так как невыполнение требований производства грозит не только несоответствием заказа (а он может быть и государственный) с итоговым результатом, но и аварийными ситуациями на производстве.

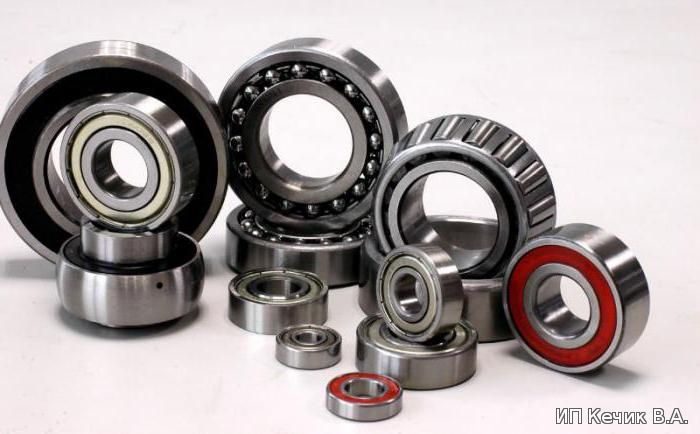

Подшипники, какие бывают

Указанная деталь является одним из очень важных узлов фактически в каждом устройстве, где важны механические вращательные движения. С его деформацией обычно связаны значительные поломки. Поэтому можете быть уверены, что, покупая подшипники с нумерацией, вы полностью можете на нее полагаться.

Сначала будем рассматривать отечественные изделия, так как они более доступны и достаточно надежны, поэтому используются чаще. Выглядят они приблизительно так:

Y – XXXXXX – Z

Любой номер имеет три составляющие:

  • Ядро (X). Располагается в центре, представляет собой базу с основными данными о детали. Выражается только цифрами. Шесть знаков обозначают пять показателей. С двух сторон заключается в дефисы.
  • Префикс (Y). По названию понятно, что это препозиция, то есть, стоит опознавательный знак в самом начале. Может комбинировать в себе различные знаковые системы. Выражает три взаимосвязанных значения.
  • Суффикс (Z). Завершает комбинацию и содержит множество информации. Состоит в основном из букв кириллического алфавита (по российскому ГОСТ), но может уточняться цифрами.

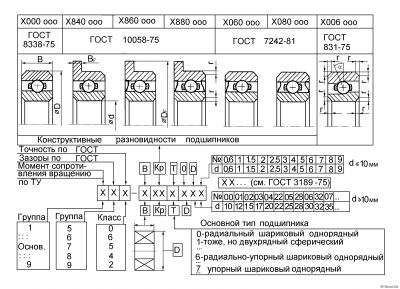

Приведем схему с расшифровкой маркировки подшипников качения (ее ядра)

Х(5) ХХ(4) Х(3) 0Х(2) Х(1)

где под цифрами имеется ввиду:

  1. диаметр отверстия – о нем более подробно ниже;
  2. размер серии, то есть габариты – помноженные координаты и их значения;
  3. тип узла – от 0 до 9, но весь перечень ниже будет представлен в виде таблицы, потому что без нее трудно запомнить эту классификацию;
  4. конструкция изделия – для этой категории дано очень много кодов, до 99 штук, подробно их перечислять не будем, но укажем, что полностью список находится в документе ГОСТ 3395-89;
  5. размерная категория – самая начальная цифра отвечает за серию ширин или высот, сильно зависит от радиусов и не всегда может быть проставлена, особенно когда этот показатель нестандартный.

Основные трудности возникают, когда мы говорим о размере внутреннего кольца. Что если он больше 9 мм? Ведь на этот показатель отведена только одна цифра. А что делать, если, напротив, радиус так мал, что помноженный на 2 он не доходит даже до минимальной единицы, чтобы заполнить указанную ячейку номера? Рассмотрим ниже.

Расшифровка кодов подшипников

Маркировка подшипников по размерам и номерам в зависимости от определения диаметра отверстия с таблицами

Есть 4 категории, согласно которым можно разделить все изделия, классифицировать их:

  • 1D – менее десяти миллиметров.
  • 2D – больше 10, но не более 20 мм.
  • 3D – превыше двадцати вплоть до 499 мм.
  • 4D – более 50 сантиметров.

Это разделение прописывает документ ГОСТ 3189-89. Посмотрим подробнее, в чем особенности нумерации.

Для первого диапазона

Самый простой вариант, тогда классическая картина совсем не нарушается. Это для самых небольших деталек – можно проставить цифру от 1 до 9 включительно. Соответственно, указываются только целые значения. Шагом является миллиметр. Если все так хорошо укладывается в правило, то просто записываем диаметр в начальную графу. Помним, что маркировку мы читаем справа налево, так что последнее место является для пользователя отсчетным – здесь и оказывается показатель.

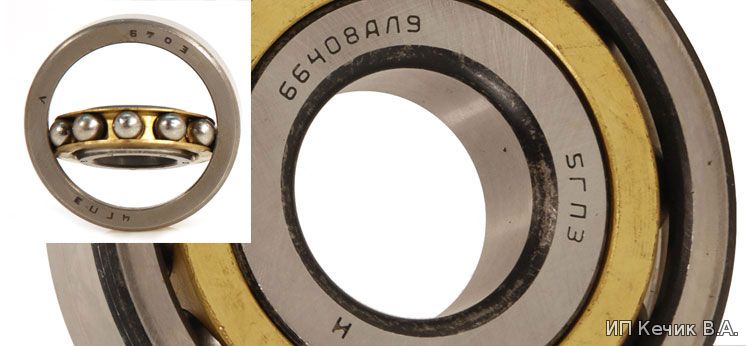

Как читать коды подшипников

Вторая ситуация, если мы имеем дробь. Сначала прибегаем к общим правилам округления, то есть если после запятой мы имеем 1, 2, 3 или 4, то смело отбрасываем их, а если от 5 до 9, то приписываем на единицу больше. Готовое округленное значение записываем в первую (то есть с конца) ячейку. Вторую заполняем условным обозначением «5» (это показывает, что было использовано дробное число), а третью – нулем. Если левее не будет указываться важной информации, а иногда такое бывает, то и этот «0» можно вычеркнуть. Тогда у нас получается ядро всего из двухзначного числового символа.

Пример: Ø равен 7,68. Пишем сначала 8, а затем спереди приписываем 5 и 0. Получаем - XXX058 или просто 58.

Схема выглядит так:

Х

Х Х

Х

Х

Х

Х

Серия шин

Конструктивное исполнение

Тип

Знак «0»

Серия Ø

Ø отверстия

Для второго диапазона

Так как подшипник измеряется миллиметрами, то и задействован цифровой ряд от 10 до 20, хотя, по сути, мы имеем дело с одним, двумя сантиметрами. Но здесь странность, все обозначения делятся на нормализованные и выходящие из нормы. К первым относятся только 10, 12, 15 и 17, а все остальные будут подвергаться округлению. Так что самый крупный, девятнадцатимиллиметровый узел будет фиксироваться как 17. Под эти значения он занимает две начальные (с конца) ячейки. Им соответственно указывается код внутреннего диаметра:

  • 10 – это 00.
  • 12 – это 01.
  • 15 – это 02.
  • 17 – это 03.

Если мы имеем дело с ненормализованным размером, то есть с тем, который нужно округлять, то на третью позицию ставим «9».

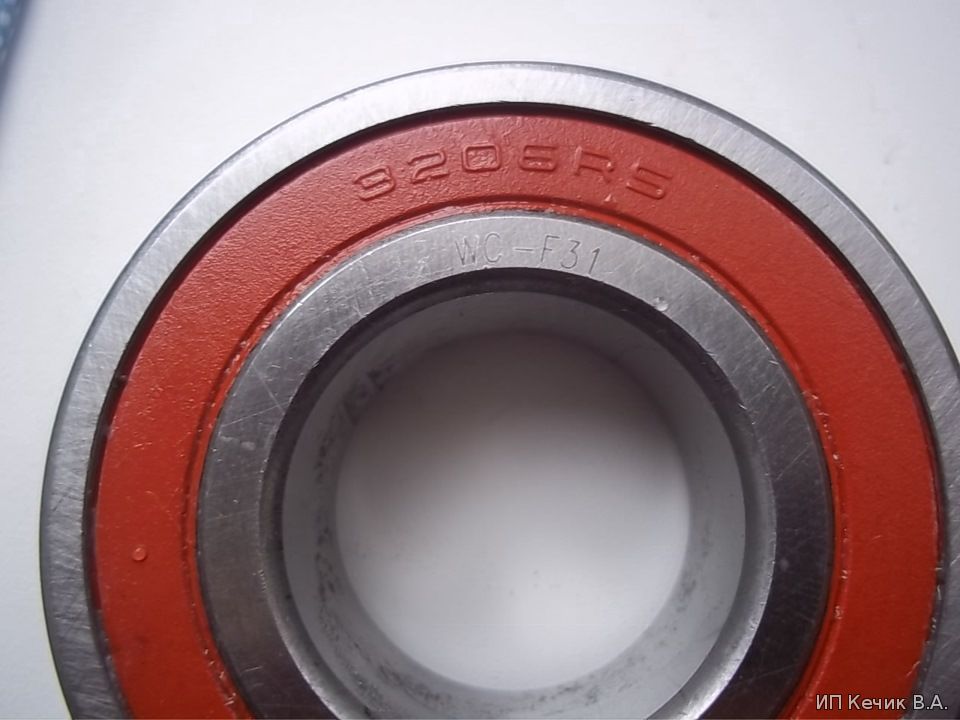

Нестандартные подшипники, кодировка

Схема  выглядит так:

Х

Х Х

Х

Х

Х Х

Размерная серия

Конструктивное исполнение

Тип

Серия Ø

Ø отверстия

Две последние цифры номера подшипника обозначают во втором диапазоне принадлежность к одной из 4-х категорий. Представим все сказанное в виде таблицы с примерами:

Внутренний Ø, мм

До какой цифры нужно округлить, если нет – прочерк

Используемый код

Пример маркировки

10

––

00

180100

11

10

00

180900

12

––

01

180201

13

12

01

180901

14

15

02

180902

15

––

02

180302

16

17

03

180903

17

––

03

180603

18

17

03

180903

19

17

03

180903

Для третьего диапазона

Для него характерна схема, указанная выше, для второго типа классификации. К этой категории относится самая большая группа, так как предыдущие были миниатюрной копией, а четвертые требуются только при очень крупном производстве и скорее делаются под индивидуальный заказ.

Если раньше мы считали шагом для записи один миллиметр, то теперь единицей измерения будет 5 мм. Чтобы закодировать показатель, нужно внутренний помноженный надвое радиус кольца разделить на пять. Полученный результат следует записать в первые две ячейки (считаем с конца).

Серия диаметров подшипников – это цифра «девять» для тех случаев, когда процедура деления прошла с округлением. Округляем мы также по классическим правилам математики.

3 диапазон подшипников обозначения и расшифровка

Приведем пример. У нас есть 107 мм. Делим на 5, получаем 21.4. Записываем в крайние позиции «21», а слева указываем – «9». Результат: XXXX921 или просто 921.

Если при делении получается однозначное число, записываем во второй позиции ноль.

Для четвертого диапазона

Это большие изделия, но так как правила измерения единые, то мы все же оставляем единицей 1 миллиметр. Делить на 5 уже нет смысла, так как цифры от 500 мм и более даже после деления остаются трехзначными и не помещаются в указанную схему. По этой причине для них ввели дополнительный символ в записи – косую черту, он же «слэш», slash, выглядит так – «/». После нее уже в полном виде, даже если это четырехзначный размер, записывается внутренний диаметр.

Новая схема выглядит так:

X

X X

X

X

/

X X X (X)

Размерная серия

Конструктивное исполнение

Тип

Серия Ø



Внутренний Ø в милимметрах

Если в начальной позиции не 4, а только три обозначения, не нужно ставить сначала «0», просто вписываем необходимое количество символов.

Второе правило – появление дроби обозначается также, как мы привыкли на предыдущих диапазонах. Сначала значение округляется, а затем в позицию до слэша прописываем «девятку».

Пример:

1036,6 мм. Округляем до 1037, записываем их в начальную ячейку. Проставляем косую черту и пишем 9. Результат: ХХХХ9/1037 или просто 9/1037.

Исключения из правил

Так как фактически узнать точный размер дробного подшипника по номеру невозможно (при округлении просто ставится опознаватель, но в какую сторону произошло округление, не известно),  некоторые некруглые значения очень частотны, то для них выделена особая ниша. Размеры 0,6, 1,5, 2,5 миллиметра записываются точно, а перед ними также как и в четвертом диапазоне ставится slash.

Аналогичная запись предназначена для 22 мм, 28 мм и 32 мм. Они не делятся на 5, как все остальные узлы из третьей категории, а проставляются полностью по правую сторону от косой черты.

Система обозначения по ГОСТ

Мы привели подробное объяснение про внутренний размер и условные обозначения подшипников качения. Но в маркировке шариковых деталей важную роль играет 2-я позиция записи – серия диаметров. Их проставляют согласно таблице:

0

нулевая

7

сверхлегкая

8

сверхлегкая

9

особо легкая

1

особо легкая

2

легкая

5

легкая широкая

3

средняя

6

средняя широкая

4

тяжелая

Но если нет указаний серии шин, то и здесь будет стоять 0. Дополнительные характеристики несут следующие знаки на этом месте:

  • 7 – нестандартный внешний размер;
  • 8 – неклассическая ширина;
  • 9 – ненормализованный радиус внутренней окружности.

Но кроме основного ядра, согласно требованиям ГОСТ, есть также обозначения, приведенные в крайних правой и левой частях маркировки закрытых подшипников. Рассмотрим эти правила.

Стандарты по подшипникам

Дополнительные обозначения

Различают две категории:

  • префикс;
  • суффикс.

Начнем с приставки. Она находится перед цифровым кодом и составляется по правилам:

  • запись начинается справа;
  • отсутствующие позиции отбрасываются, а если совсем нечего писать в дополнении, то и тире, разделяющие части кодировки, не нужно.

Рассмотрим составляющие справа налево:

  1. Класс точности. К самым высоким относятся аббревиатуры «5», «4», «Т» и «2». Немного хуже – «0», «6», «6Х», остальные показывают, что показатель совсем плохой. Тогда можно признать изделие низкокачественным. Это происходит, когда соотношение всех элементов не точно выверено. Так как маркируются подшипники после их изготовления, то при найденной погрешности, указывается плохой префикс.
  2. Радиальный зазор. Классифицируется по шкале от 0 до 9, измеряется в десятых частях миллиметра и показывает расстояние между шариками, то есть между элементами качения. Оптимальными считаются срединные значения. Нормальный показатель может никак не отображаться в записи.
  3. Ряд момента трения. В основную, часто используемую группу входят – 1, 4 и 7. Остальные нужно сверять по документу РД ВНИПП.021-01.
  4. Категория А, В или С. Последняя – стандартная, она не имеет особенных требований, поэтому часто даже не указывается. А вот если вы имеете дело с А или В, то рядом будут проставлены цифровые значения, обозначающие класс.

Категории подшипников где смотреть

Справа, в суффиксе, идет необязательная, но важная информация о дополнительных указаниях. Обычно она нужна тем, кто имеет дело с нестандартными моделями. Указывается кириллическими буквами. Запрос можно сделать в целой системе нормированных списков: ГОСТы 5721, 24696, 24850 и 7872.

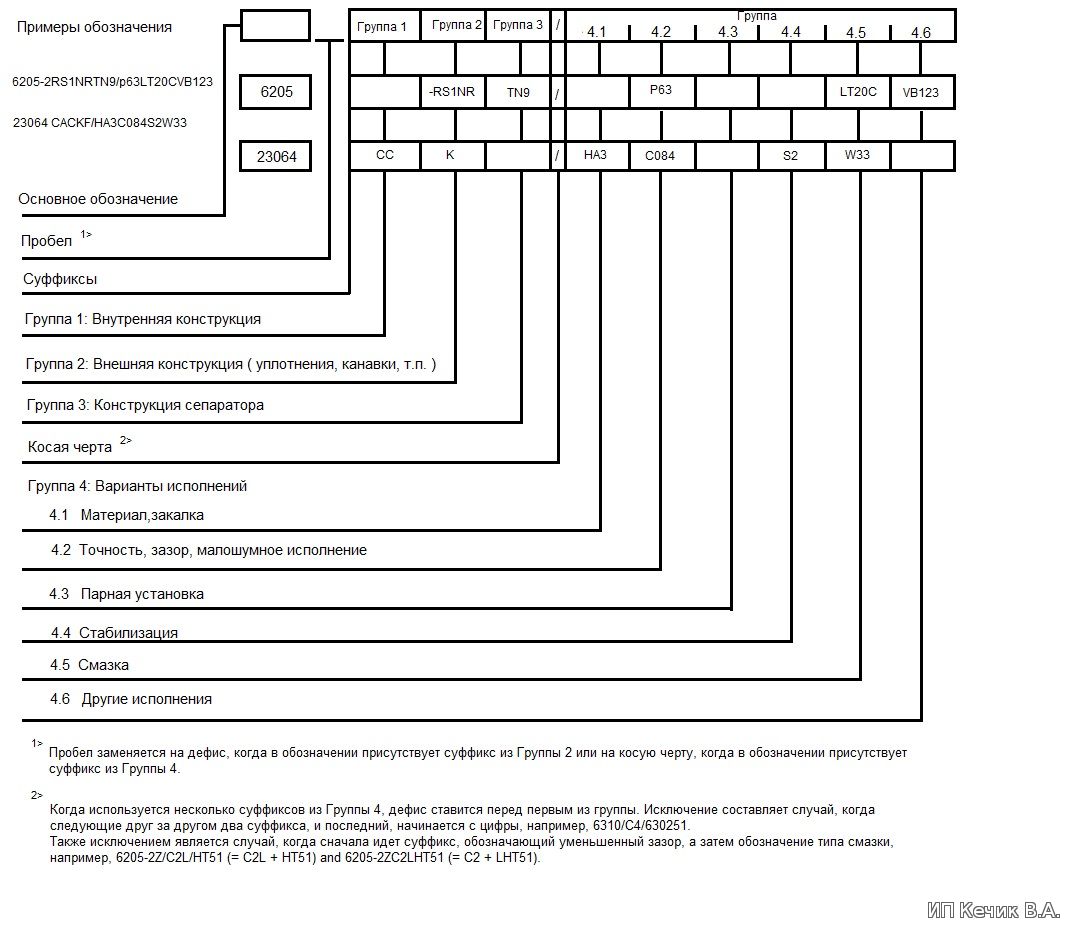

Обозначение импортных подшипников – есть ли иностранный ГОСТ для маркировки узлов

Если с отечественными изделиями все понятно и каждая компания-производитель обязана придерживаться годами установленных требований по нумерации, то за рубежом каждый изготовитель сам придумывает удобную для него систему. Обычно она менее подробная и детальная, чем в России, а также имеет следующий недостаток – без подробной, а для русского человека переведенной на его родной язык, инструкции ничего не понятно. Можно довериться продавцу, но он сам часто не знает мельчайшие особенности, из которых состоит код.

Как определить серию подшипника – инструкция

Существует четыре основные категории. Особо легкая (цифра 1), легкая (2 или 5), средняя (3 или 6) и тяжелая – 4.

Чтобы определить, к какой из них относится модель, следует найти ядро маркировки, оно находится между двумя тире. Если суффикса или постфикса нет, то номер может стоять одиноким. Есть две ситуации. Если есть слэш, то нужный нам показатель первый слева от него. Если косой черты нет, то он третий.

Серия подшипников где смотреть

Как узнать диаметр отверстия – инструкция

Это самые первые (справа) числа ядра.

Если в записи присутствует окончание – 0X, то этот X – число от 1 до 9 в миллиметрах. Если запись – 05X, то значит X – округленное число, но не больше 10 мм.

Знаки 00, 01, 02 и 02 говорят о диапазоне от 10 до 20, код можно перевести в точные значения по предложенной выше таблице. Если после них стоит 9 (т.е. 900 или 901), то снова имело место округление.

При наличии любого двузначного значения следует умножать на 5. Правило с «девяткой» на третьем месте остается уместным и тут.

А если в маркировке есть слэш, то либо это исключение, либо большой диаметр больше 50 сантиметров.

Как по номеру подшипника определить его внешние размеры – инструкция

Это последнее значение ядра. Оно стоит с краю, слева. Это габариты, то есть помноженная ширина и высота. Если внутреннее кольцо остается прежним, то внешнее увеличивается согласно следующей маркировке: 0, 8, 9, 1, 7, 2, 3, 4, 5. Соотношение величин можно определить с помощью таблицы.

Инструкция по определению типов подшипников

Как узнать номер

Легче всего воспользоваться электронными каталогами, содержащими в себе все десятки значений. Нумерацию легче освоить, если предварительно измерить основные параметры – внешний и внутренний радиус, ширину, высоту.

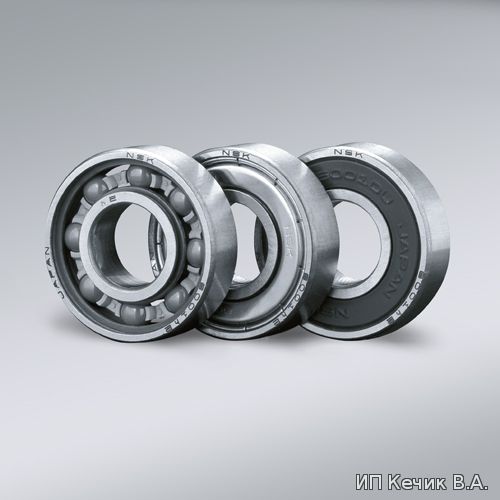

Пример маркировки подшипника иностранной компании NSK

Компания является одним из крупнейших мировых производителей подшипников. В начале 90х в состав вошел британская фирма RHP, что позволило выпускать продукцию сразу двух одноименных брендов. Для различия, как правило, используются, дополнительные обозначения.

В целом, маркировка состоит из 27 символов, которые содержат информацию о технических характеристиках изделия, типах смазки, её количестве, упаковке. Все обозначения можно увидеть в таблице.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

3

2

0

5

В

-

2

R

S

T

N

G



N



Y

R

L

N

5

Теперь разберемся с обозначениями:

  • символы 1-18 – это технические характеристики, размеры, а также конструктивные особенности, которые соответствуют международной классификации. Приведенные в этом примере обозначения указывают на подшипник качения шариковый радиальный сферический с двусторонним уплотнением с сепаратором из полиамида наружным диаметром 52 мм.
  • число 19 – указывает бренд. Здесь ячейка пустая – это означает бренд NSK. Буква же R, соответственно, – RHP.
  • число 20 – страна-производитель.
  • 23-25 – обозначает код вида смазки (подшипники требующие в качестве смазывающих материалов консервант – открытые, относятся к полям 21-22)
  • 26 – это количество соответствующей смазки.
  • 27 – тип упаковки. В данном примере 5 – это картонная упаковка.

Обозначения подшипников где смотреть

В материале приведены стандарты ГОСТ по расшифровке подшипников, надеемся что данный материал будет полезен в работе.
