Степень затяжки болтов и гаек автомобиля.

Усилие затяжки болтов и гаек автомобиля

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

Наименование деталей Момент затяжки, Н-м

Гайки крепления выпускного коллектора 22
Болты крепления термозащитного экрана 8
Гайки крепления приемной трубы к выпускному коллектору 45

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Наименование деталей Момент затяжки, Н м

Болты крепления задней крышки ремня привода ГРМ 6
Болты крепления верхней и нижней крышек ремня привода ГРМ 3
Болт крепления натяжного устройства ремня привода ГРМ 35
Болты крепления крышки головки блока цилиндров 8
Болты крепления крышек подшипников распределительных валов 8
Болты крепления головки блока цилиндров 25 + 90° + 90° + 90° + 45°
Болт шкива коленчатого вала 95 + 30° + 15°
Болты крепления шкивов распределительных валов 50 + 60° + 15°
Болты крепления маховика 35 + 30° + 15°
Болты крепления кронштейна ресивера к блоку цилиндров 35
Болт крепления кронштейна к ресиверу 20
Болты крепления ресивера к впускному трубопроводу 8
Гайки крепления впускного трубопровода к головке блока цилиндров 22
Гайки крепления выпускного коллектора 22
Болты крепления поддона картера двигателя 10
Пробка сливного отверстия поддона картера двигателя 14
Болты крепления масляного насоса 10
Винты крепления задней крышки масляного насоса 6
Болты крепления маслозаборника 10
Пробка редукционного клапана 50
Болты и гайки опор силового агрегата 55

ОСНОВНЫЕ ДАННЫЕ ДЛЯ КОНТРОЛЯ, РЕГУЛИРОВКИ И ОБСЛУЖИВАНИЯ

Тип масла АСЕА АЗ/ВЗ, SAE 5W30 или SAE 0W30 (для эксплуатации при
температурах ниже —25 °С
Объём масла в системе смазки, л:
— 1,4 и 1,6 DOHC 3,5

— 1,8 DOHC 4,25

КОРОБКА АВТОМАТ

Идентификационные номера (модификации):
— 1,4; 1,6
— 1,8
AF13
AF17
Тип рабочей жидкости ATF Opel 09120 541
Заправочный объём, л 4,0

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование деталей Момент затяжки, Нм

Сливная пробка 35

Болты крепления каркаса селектора к кузову 5

Болты крепления корпуса механизма переключения передач 20

Болты крепления коробки передач к блоку цилиндров 60

Болты крепления коробки передач к поддону картера двигателя 40

Болты крепления кронштейна нижней штанги силового агрегата 90

Болты крепления кронштейна левой опоры силового агрегата 48

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Трансмиссионное масло:
— группа по АР 1
— класс вязкости по SAE
GL-4
80W или 75W
Заправочный объём, л 1,8

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование деталей Момент затяжки, Н-м

Выключатель света заднего хода 20

Болты крепления крышки дифференциала 40

Болты крепления каркаса рычага механизма переключения передач 7

Болты крепления корпуса механизма переключения передач 22

Болт стяжного хомута штока привода механизма переключения передач 14

Болты крепления коробки передач к блоку цилиндров 73

Задний болт крепления коробки передач к поддону картера 31

Болты крепления коробки передач к поддону картера (кроме заднего) 21

Болты крепления кронштейна нижней штанги силового агрегата 90

Болты крепления кронштейна левой опоры силового агрегата 48

ПРИВОДЫ ПЕРЕДНИХ КОЛЁС
СПРАВОЧНЫЕ ДАННЫЕ
ОСНОВНЫЕ ДАННЫЕ ДЛЯ КОНТРОЛЯ, РЕГУЛИРОВКИ И ОБСЛУЖИВАНИЯ

Тип смазки Opel P/N 90094176 или специальная смазка для ШРУСов (Special
Grease for Constant Velocity Joints, российский аналог — ШРУС-4)
Необходимое количество смазки, г: 110-130

наружный шарнир 120-140 (для ШРУСов шарикового типа)

внутренний шарнир 195—215 (для ШРУСов трехшипового типа)

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование деталей Момент затяжки, Н-м

Гайки крепления колеса 110

Гайка подшипника ступицы переднего колеса 120, полностью ослабить, 20, довернуть на 80°

Гайка стяжного болта пальца шаровой опоры 100

СИСТЕМА ОХЛАЖДЕНИЯ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ КОНТРОЛЯ И ОБСЛУЖИВАНИЯ

Тип охлаждающей жидкости На основе этиленгликоля
Объём охлаждающей жидкости 6,3 л; на автомобилях с кондиционером 6,6 л
Температура начала открытия термостата
— двигатели 1,4 и 1,6 DOHC 92 "С

— двигатель 1,8 DOHC 80 °С

Температура полного открытия термостата 107 "С
Температура включения элекгровентидятора системы охлаждения 100 "С
Температура выключения электровентилятора системы охлаждения 95 "С

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ

Наименование деталей Момент затяжки, Нм

Болты крепления насоса охлаждающей жидкости 10
Винты крепления электродвигателя вентилятора 4
Болты крепления кожуха элетровентилятора 4
Болты крепления радиатора 8
Гайки крепления расширительного бачка 5
Болты крепления крышки термостата 20

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ КОНТРОЛЯ, ОБСЛУЖИВАНИЯ И РЕМОНТА

Топливо (по ГОСТ 51105-97) Бензин с октановым числом 91 и выше
Ёмкость топливного бака, л 52
Рабочее давление топлива в топливной рампе, кПа: 300-380
Сопротивление обмотки топливной форсунки при температуре 20 °С, Ом 15,5-16,5
Тип свечей зажигания (изготовитель) BKR6E-11 (NGK)
Резьба свечи зажигания М 14x1,25
Зазор между электродами свечи зажигания, мм 1,0-1, !
Сопротивление высоковольтных проводов зажигания не более, кОм 3


МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ ДВИГАТЕЛЯ


Наименование деталей Момент затяжки, Н м

Болты датчика положения распределительного вала 7
Болт датчика положения коленчатого вала 6,5
Болты крепления модуля зажигания 10
Болты клапана рециркуляции отработавших газов 30
Болты крепления ЭБУ 12
Датчик температуры охлаждающей жидкости 17,5
Винт фланца адсорбера системы улавливания паров топлива 4
Винт крепежного кронштейна топливного фильтра 4
Болты крепления топливного бака 20
Болты крепления топливной рампы 25
Болт крепления датчика детонации 20
Винты крепления датчика абсолютного давления 8
Датчики кислорода 42
Свечи зажигания 25
Гайки и болты крепления дроссельного узла 1

СЦЕПЛЕНИЕ

Допустимое биение накладок ведомого диска не более, мм 0,5
Минимальное расстояние между рабочей поверхностью накладок ведомого диска
и заклепками их крепления, мм 0,3


МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование деталей Момент затяжки, Нм

Гайки крепления главного цилиндра выключения сцепления 20

Болты крепления рабочего цилиндра выключения сцепления 5

Болты крепления нажимного диска к маховику 15

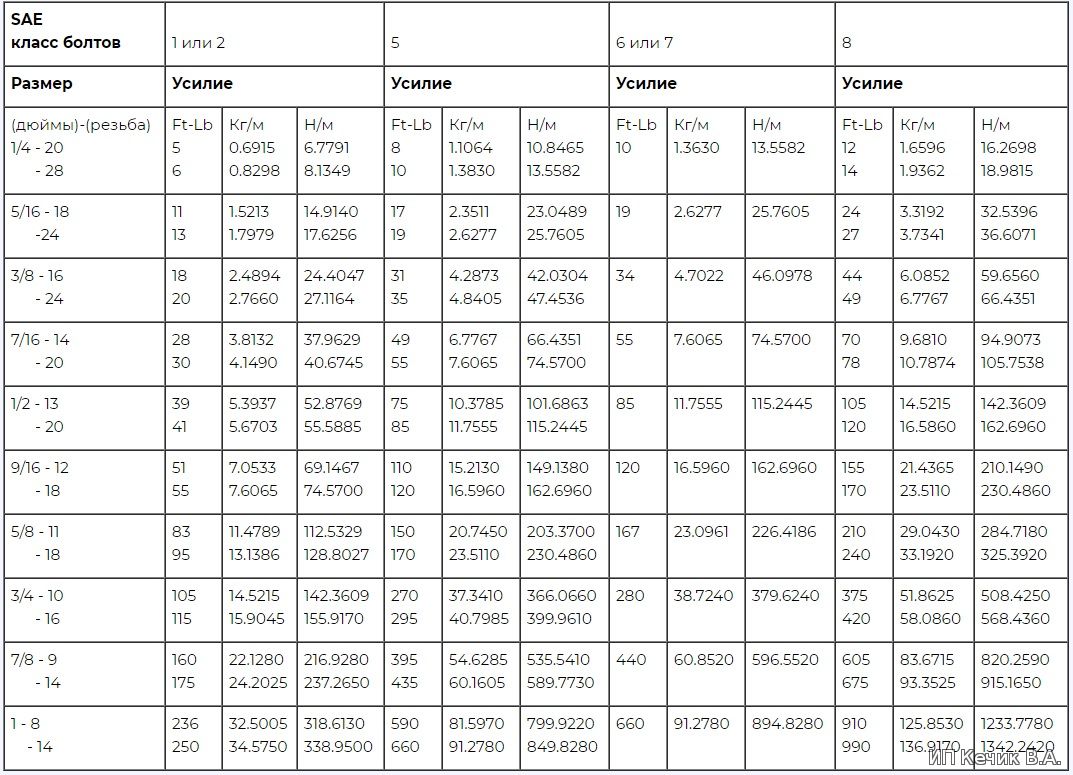

Таблица усилий затяжки дюймовых болтов

Усилие затяжки дюймовых болтов
(Нажмите на изображение чтобы увеличить)

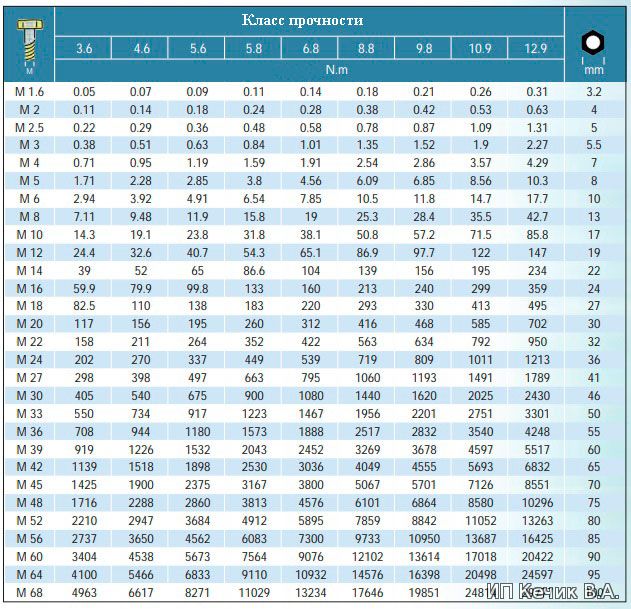

Таблица усилий затяжки метрических болтов


(Нажмите на изображение чтобы увеличить)
