Диагностика и ремонт датчика ABS своими руками

Диагностика датчика ABS своими руками

Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.

А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.

Нужно запастись мультиметром, тестером, пайкой.

Осмотр проводят поэтапно, переходя от простого к более сложному.

  1. Демонтаж датчика
  2. Чистка от загрязнений. Используют керосин или «белый» спирт. Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS. Прочистить и сам датчик.
  3. Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца.
  4. Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника.
  5. Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить.
  6. Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.

датчик Abs

Для проверки реле надо:

  • Разъединить его с разъемом блока;
  • Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
  • Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
  • Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
  • Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.

  1. Тестирование сканером. Колесный датчик ABS относится к индукционному виду — снабжен намагниченным сердечком, в обмотке. Магнитное поле, возникающее на сердечке при прохождении тока в катушке, образует поток. Он прерывается зубьями вращающегося ротора, создавая электромагнитные импульсы. Амплитуда импульсного колебания напряжения и есть уровень сигнала датчика в блок. Замер производится сканером. Сопротивление в исправной детали равно 750 – 1200Ом. Стремящееся к бесконечности сопротивление свидетельствует об обрыве. Нулевое его показание – замыкание. Таким способом «прозвонить» все провода датчика.

Кстати, тестер переведите в состояние «диод», так как в схему датчика  включены защитные диоды. Простой замер может не выявить искажения.

— на изоляции – более 20Ом

— передняя ножка – 7 – 25Ом

— задняя ножка – 6 – 24Ом

Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.

Замена датчика ABS

К передним устройствам можно подойти как снизу, так и из-под капота, а задние датчики доступны только снизу.

Подготовьте следующие  предметы: домкрат, молоток, ключ, рожковые ключи 28, 32, торцевые ключи, тестер, очиститель.

  1. Застопорить автомобиль ручным тормозом;
  2. Разомкнуть соединение с аккумулятором;
  3. Открыть доступ к датчику (например, на заднем колесе): снять сиденье, порог и утеплитель, оттянуть отделку, согнуть фиксаторы. Нажать на замок и отсоединить датчик;
  4. Домкратом поднять авто на пару сантиметров, снять покрышку;
  5. Обработать очистителем крепление датчика, осторожно выкрутить винты и снять прибор;
  6. Поставить на его место новую деталь и закрепить;
  7. Подсоединить к проводу, ведущему в салон;
  8. Поставить обратно колесо;
  9. Проверить зазор между датчиком и магнитной гребенкой. Он не должен превышать 1 мм, чтобы избежать попадания грязи;
  10. Проверить тестером наличие напряжения;
  11. Включить в разъем, соединить аккумулятор, снять с домкрата, поставить сиденья. Но перед этим, включите зажигание и проверьте индикацию.

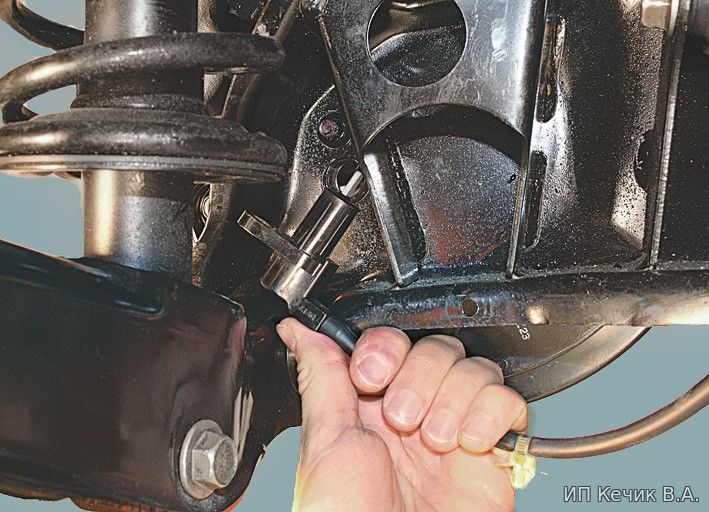

замена датчика abs

С передними датчиками гораздо легче справиться.

По окончании работ, устройте тестовую поездку. На прямом участке, немного нарастив скорость (до 40 км/ч), и резко затормозить. Вибрация и звук колодок оповестят об удачной замене детали.

Ремонт датчика ABS своими руками

Конечно можно ездить и без ABS(лето как никак) искать контрактный можно , но как то заело, что мы тоже не лыком шиты.Решено было изготовить самому.
Сломанный датчик был извлечен из посадочного места, распилен,внутри катушка с магнитным сердечником,катушка намотана проводом до предела.Провод мелкий, замеры показали 0,05 мм.Под рукой не оказалось такого размера был только 0,063 который и был удачно намотан вошло примерно 7500 витков.Сопротивление катушки составило 1,48 Ком , что входит в пределы указанные в руководстве 1,4-1,8 Ком.Затем катушка была установлена в корпус датчика , припаяна к разъемам.Вокруг катушки была сооружена "опалубка" , буквально подручных средств, использовалась подходящая по диаметру трубка ПВХ и все это сооружение было залито эпоксидной смолой, после затвердевания смолы трубка удаляется и датчик обрабатывается напильником до соответствующих размеров.Вот и все.Трудоемкость работы : расковыривание датчика 1 час (с перекурами), поиск и намотка провода 1 час, сборка 1 час + время на схватывание клея.

перемотка датчика abs

Датчик устанавливается на место согласно мануала, лампочка на панели приборов гаснет, ABS работает (за неимением льда было проверено на дороге с грунтовым покрытием).

Стоит отметить что данная практика диагностики и ремонта применима не ко всем автомобилям, (данная методика ремонта не применима к датчикам холла) поэтому рекомендуется воспользоваться услугами компьютерной диагностики на станции технического обслуживания автомобилей. И не забываем главное, это тормоза и Ваша безопасность, здесь лучше воспользоваться услугами авторитетного специалиста-диагноста в Вашем округе, ведь именно СТО после проведения ремонтно-восстановительных работ по системе ABS повторно проведёт диагностику на предмет исправности тормозных систем автомобиля.

Частичные источники: elm327.club и mikrob.ru
