Почему моргают светодиодные фары? Разбираемся.

Моргают светодиодные фары

И так, речь сегодня пойдет о светодиодах…
Современные технологии не стоят на месте, и не так давно в конкуренцию обычным лампам накаливания и газоразрядным присоединились светодиоды. Стоит отметить что сама технология далеко не новая, ей около века. Ранее светодиоды применяли для индикации и лишь позже постепенно, начиная с подсветки чего либо, технология перешла на освещение. Конечно же и сам светодиод претерпел при развитии некоторые изменения, от оптических изменений и до систем охлаждения.

История развития светодиодов
Нажмите на изображение чтобы увеличить

Вкратце о светодиодах:

Светодио́д или светоизлучающий диод — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

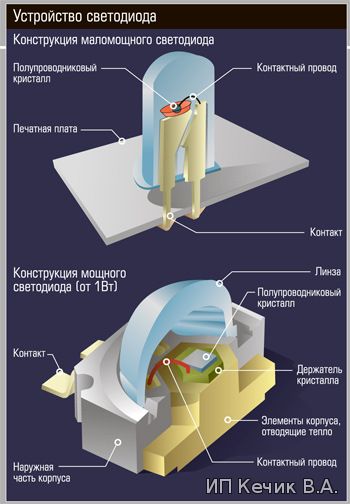

Устройство и принцип работы светодиода

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

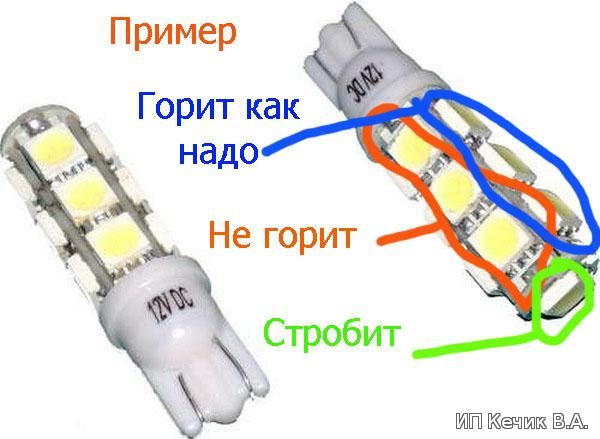

Моргает светодиод, проблема?

Изучив различные переписки на форумах автомобильной тематикой, можно сделать вывод, что с проблемой моргания светодиодных ламп в машине сталкивается огромная часть автолюбителей. Как правило, это автолюбители, пытающиеся своими руками улучшить освещение салона, модернизировать габаритные или осветительные фары.

Хаотичное мигание с последующим выходом из строя лампы раздражает водителя, а в его голове возникает вопрос: «Почему это произошло?» Ведь на упаковках светодиодных ламп красуется яркая надпись: «Срок службы – 30 тыс. часов». Чтобы разобраться с подобными причинами и найти ответ, необходимо понять, как и чем нужно правильно «кормить» светодиод в автомобиле…

Правильное включение светодиода

Важнейший параметр светодиода – номинальный ток потребления, то есть ток, при котором производитель гарантирует оптимальную светоотдачу в течение заявленного срока жизни изделия. В идеале функцию токового ограничителя должен выполнять стабилизатор тока, встроенный в осветительный прибор. Однако зачастую этого самого стабилизатора как раз-то и нет. В крупногабаритных приборах еще можно исправить ситуацию. А как быть с маломощными светодиодными лампами небольшого размера, которые часто ставят в габаритные огни, приборную панель или различные малогабаритные приборы салона автомобиля? Корпус этих приборов слишком мал даже для установки примитивного стабилизатора тока. Для решения этой проблемы разработаны специальные выносные стабилизаторы, но по разным причинам большинство автолюбителей почему-то обходят стороной такие изделия. Возможно, одни не знают о возможных последствиях, другие избегают дополнительных расходов, третьи слушают продавцов, для которых главное – реализовать товар.

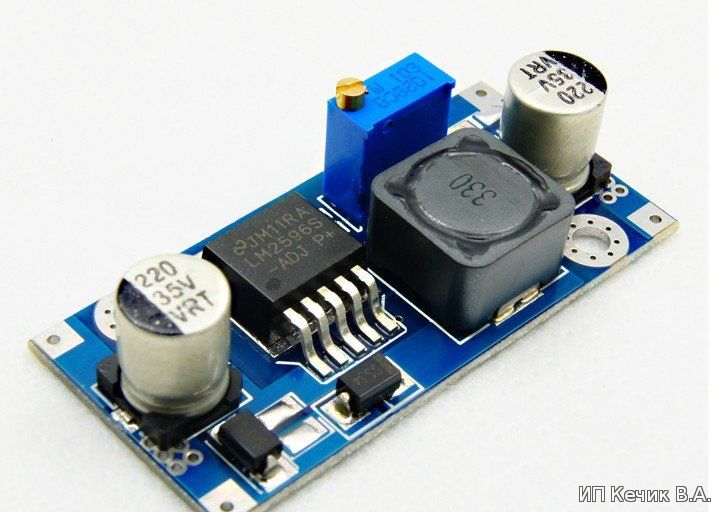

Стабилизатор напряжения для светодиодной фары

В автомобиле светодиодные лампы получают питание от аккумулятора, выходное напряжение которого колеблется в пределе от 11,5 до 14,5 В.

Большинство автолюбителей подключают светодиодные лампы к электросети машины через единственный токоограничивающий элемент – резистор. Резистор – линейный элемент электрической цепи, а значит, величина протекающего через него тока зависит от приложенного напряжения. Поэтому повышение напряжения на аккумуляторе приводит к росту тока через светодиоды. Светодиод, в свою очередь, – нелинейный элемент и даже небольшой скачок напряжения приводит к значительному росту тока через кристалл. Превышение тока через светодиод ведет к нарушению температурного режима кристалла и его обвязки. От перегрева в p-n переходе появляется нестабильная область, которая пропускает ток не постоянно, а с определенной периодичностью. Это и есть основная причина моргания. В одних случаях данное явление скоротечное и светоизлучающий диод быстро выходит из строя. В других данный стробоскопический эффект может продолжаться довольно долго.

В интернете полно схем стабилизаторов для светодиодов, но я хочу предложить самый простой и самый проверенный.
Конечно, стабилизатор можно купить в интернет магазине типа алиэкспресса, но я вас уверяю, что сделать своими руками намного приятней, тем более, что эта схема состоит всего из 3 деталей, не требует никакой регулировки и работает исправно годами.

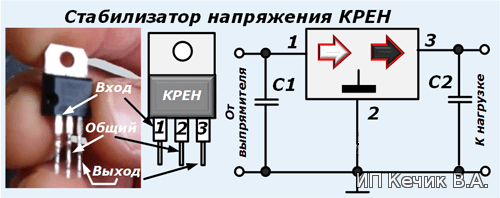

Стабилизатор для светодиодной фары своими руками на КРЕН 12В схема

Схема очень простая, рассчитана как раз на простого автолюбителя, собрана на таких простых стабилизаторах как L7812 или КРЕНки, можно взять такую КР142ЕН8Б.

Входное напряжение может колебаться от 12 до 30 вольт, а на выходе мы всегда будем иметь стабилизированное и постоянное напряжение в 12 вольт.

Важно! Данная схема в отличие от китайских, не создает высокочастотных помех, которые влияют на прием радиостанций и прослушивания музыки в автомобиле, потому что она не является высокочастотным импульсом устройством, а является линейным стабилизатором.

Причины мигания светодиодов

При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы.

Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы. Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12 В, а для 14,5 В, а также узнать из справочника ток для используемого типа светодиодов.

Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12 В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5 В.

Помимо уже написанного о причинах моргания светодиодов можно добавить что стабилизация не всегда решит вопрос с уже моргающей светодиодной фарой. Скорее всего сам сегмент (светодиод) уже нуждается в замене, но и здесь есть подводные камни. В фарах автомобиля светодиод включается в линейку собратьев, т.е. работает группа светодиодов, такие линейки могут содержать более одного светодиода, а включение таких линеек, как и их количество, может разным. Поэтому при замене светодиода в таких линейках, результат скорее всего не обрадует, а скорее огорчит, ведь вновь установленный светодиод будет светить ярче своих собратьев.

Что делать для того чтобы светодиодные фары не моргали

Чтобы мерцание светодиодных ламп в авто не было неприятным сюрпризом, нужно соблюдать два несложных правила:
не размещать их вблизи сильно греющихся ламп головного света;
не эксплуатировать светодиодные лампы без правильно подобранного стабилизатора.

В качестве ограничителя тока можно использовать недорогой LED контроллер с подходящим значением выходного тока и мощности. Благодаря малым размерам и герметичному корпусу, такое устройство будет эффективнее резистора.

При соблюдении этих не сложных правил и незамысловатых приборов ваша диодная лампа или дневные ходовые огни будут служить долго и без нареканий.

Любителям ксенона сюда ⇒ Подключаем ксенон самостоятельно

Частичные источники: drive2.ru100-советов.рф
