Распиновка диагностического разъема 12 и 16 pin протокола OBD II легковых и грузовых автомобилей Renault

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки Renault, имеющим 12-ти контактный разъем.

Распиновка диагностического разъема 12 Renault

Распиновка 12-контактного разъема:

Распиновка диагностического разъема 12 Renault

1 - K-линия диагностики АКПП (AD4);
2 - масса;
6 - питание +12 В;
7 - K-линия диагностики АКПП (М);
8 - L-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI);
9 - K-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI);
10 - L-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2);
11 - K-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag.

Распиновка 16-контактного трапециевидного разъема OBD2:

Распиновка диагностического разъема 16 OBD II

1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Распиновка диагностического разъема 12 Renault распайка контактов

Для грузовых:

RENAULT MAGMUMMIDLUM PREMUIM распиновка разъема OBD I

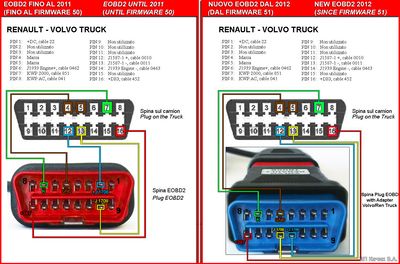

RENAULT VOLVO TRUCK распиновка диагностического разъема OBD II
