Схемы и распиновки блоков ЭБУ

Схемы и распиновки блоков ЭБУ некоторых легковых автомобилей

Распиновка блока ЭБУ


VW Passat B3

Распиновка блока ЭБУ VW Passat B3 Audi B2


VW Passat Variant 2.0 1990 GT 2E

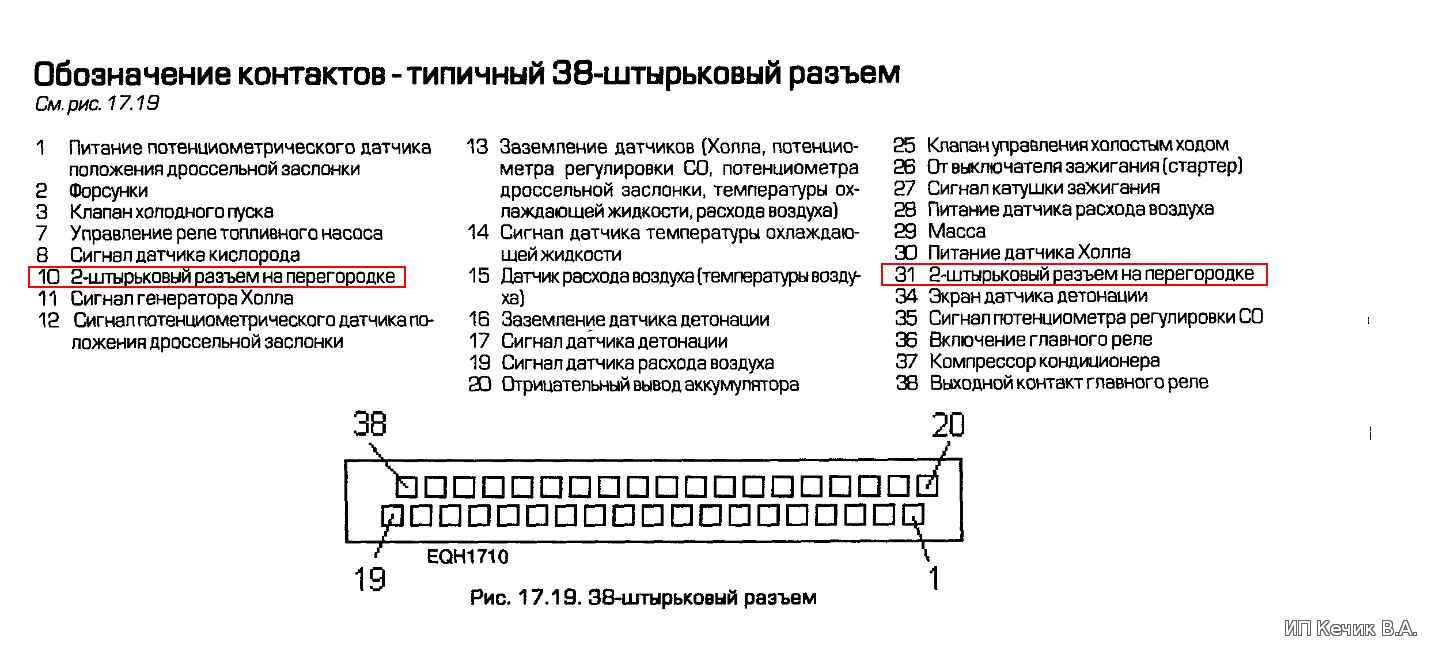

ЭБУ распиновка 38 pin VW Passat Variant 2.0 1990 GT 2E


VAG типовой 45 pin

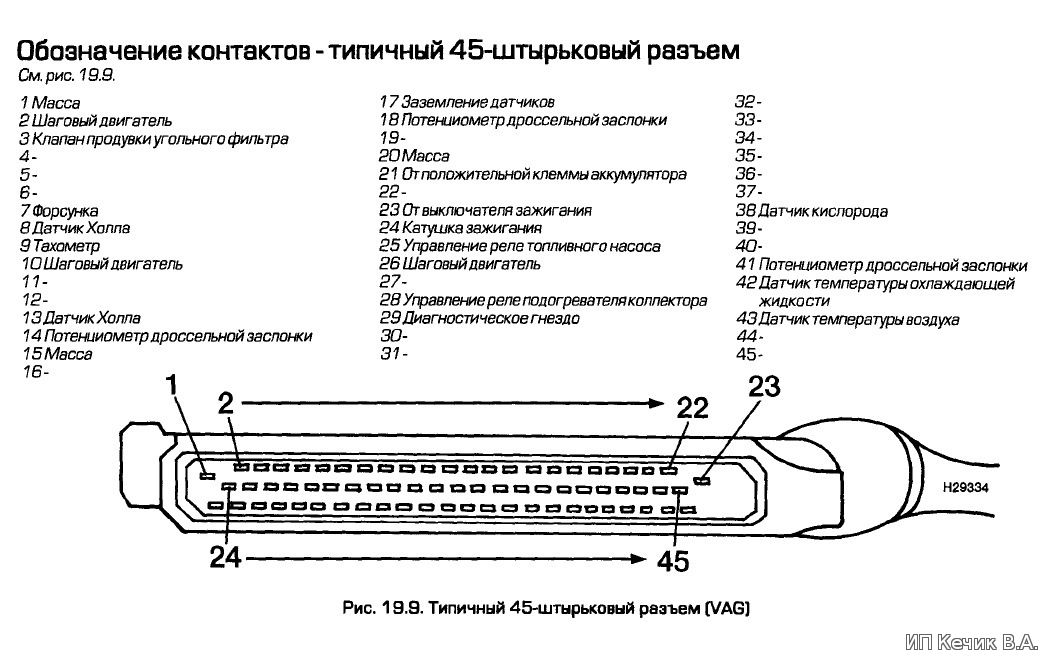

Распиновка ЭБУ 45 pin типовой VAG


Renault 21

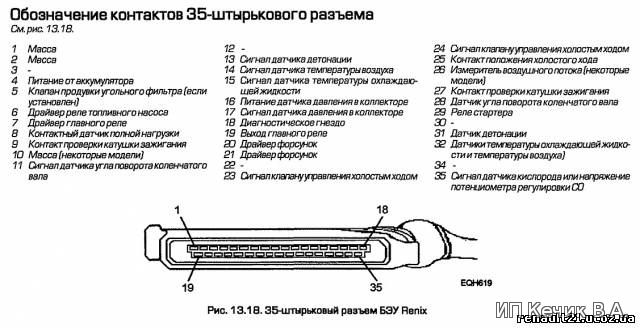

Распиновка блока ЭБУ Рено 21


VW Polo - Mikas ebu 54

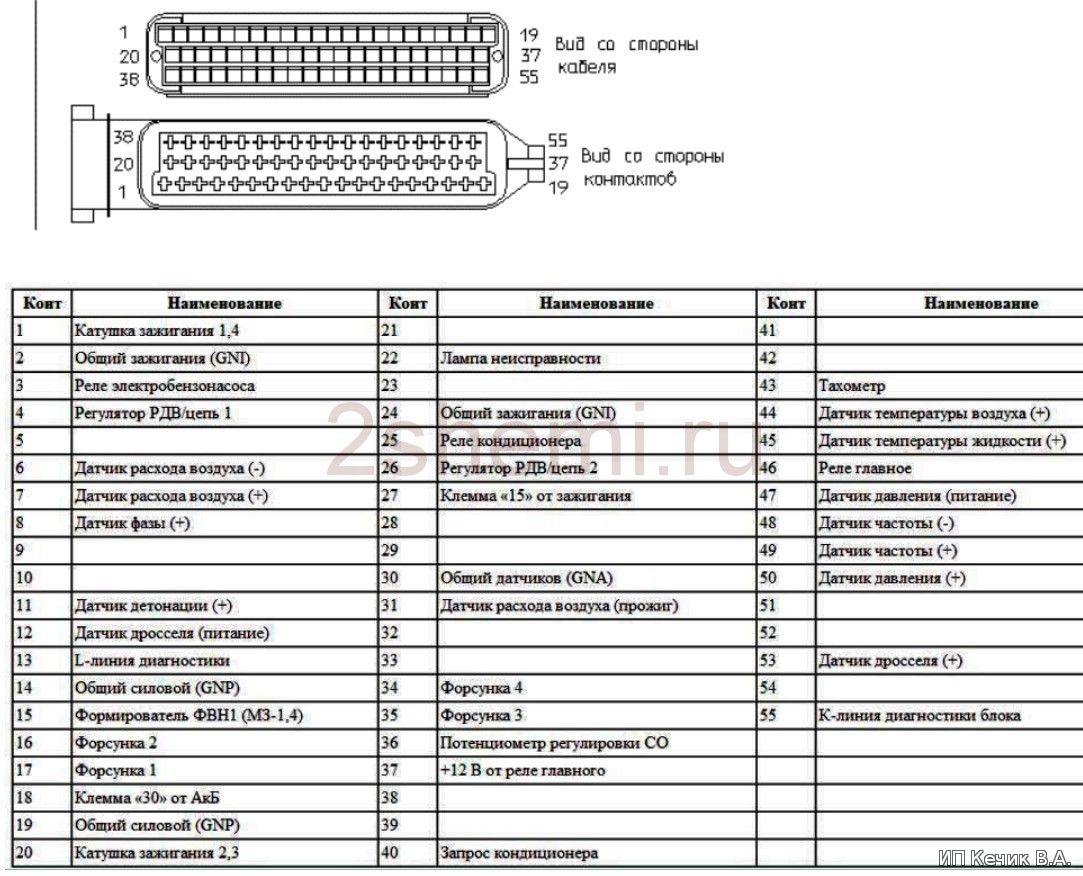

ЭБУ распиновка Mikas ebu 54 VW Polo


Toyota Mark II - ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

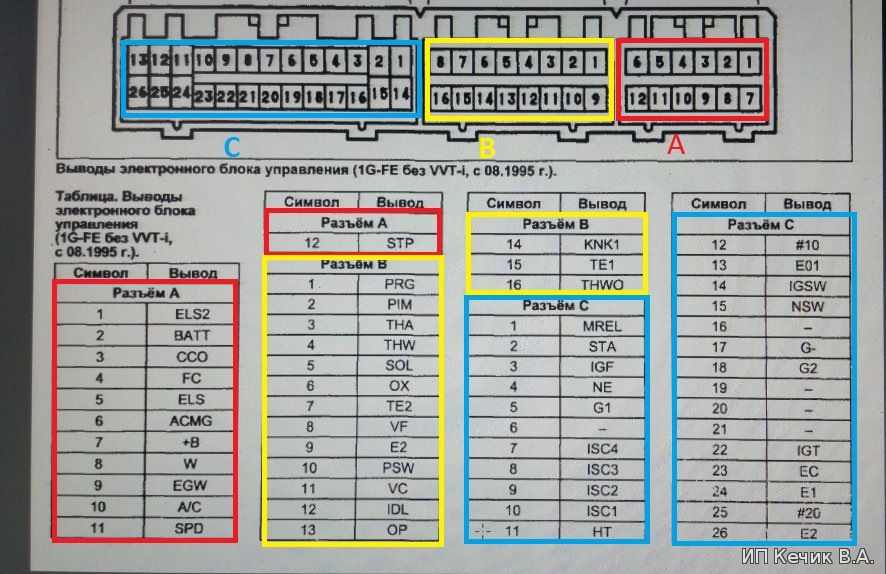

Распиновка Toyota Mark 2 ЭБУ 1G-FE GX81-GS130\131(26P 16P 12P)

Разъем А:

1)ELS2:Вход: выключатель обогревателя заднего стекла.
2)BATT: Аккумуляторная батарея.+12В постоянного питания
3)ССО: Датчик температуры отработавших газов
4)FC: Реле-выключатель топливного насоса
5)ELS: Реле задних фонарей, реле обогревателя заднего стекла.
6)ACMG. Реле электромагнитной муфты включения кондиционера
7)+B: Зажигание
8)W: выход: Лампа "CHECK" (через NPN-транзистор на EO1).
9)EGW: выход: Лампа "Перегрев Катализатора" (через NPN-транзистор на EO1).
10)A/C: Усилитель кондиционера(подается +12 с реле вкл. конд., поднимает обороты ХХ)
11)SPD: вход: Датчик скорости.
12)STP. Выключатель стоп-сигналов

Разъем B:
1)PRG: Выход на управление клапана адсорбера
2)PIM: вход: сигнал датчика абсолютного давления во впускном коллекторе (MAP(ДАД)).
3)THA: вход: Сигнал датчика температуры окружающего впускного воздуха.(ДТВ)
4)THW: вход: Сигнал датчика температуры охлаждающей жидкости.(ДТОЖ)
5)SOL: гидровентилятор(вискомуфта)
6)OX: вход: Сигнал лямбда-зонда (кислородного датчика)
7)TE2: аналогично TE1, но служит для управления подключением к внешнему трминалу/компу.
8)VF: выход: На диагностический разъем. Либо усиленный сигнал с лямбды, либо, при замкнутом TE2 на E1, выход данных по протоколу DLC-1.
9)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
10)PSW:Диагностический вывод
11)VC. Датчик положения дроссельной заслонки
12)IDL. Датчик положения дроссельной заслонки
13)OP K-линия диагностики
14)KNK: вход: Сигнальный с датчика детонации.
15)TE1: вход: С диагностического разъема. (Закорачивание на E1 переводит блок в режим самодиагностики)
16)THWO:вход блока климата к датчикам температуры (режим AUTO на печке)

Разъем C:
1)MREL — главное реле
2)STA: Выключатель стартера.(идет на реле стартера)
3)IGF: вход: Сигнал обратной связи коммутатора с компом.
4)NE: вход: Сигнал датчика положения КВ.
5)G1: Рапределитель зажигания
6)(ничего)
7-10)ISC1;ISC2;ISC3;ISC4. Клапан системы управления частотой вращения холостого хода
11)HT: выход: обогреватель кислородного датчика (через мощный NPN-транзистор на EO1)
12)#10 выход на форсунки 1-3-5
13)E01:Масса ЭБУ
14)IGSW. Замок зажигания
15)NSW. Выключатель запрещения запуска
16)(ничего)
17)G-:Рапределитель зажигания
18)G2:Рапределитель зажигания
19)(ничего)
20)(ничего)
21)(ничего)
22)IGT:Коммутатор
23)ECO: выход: Лампа "Экономичный режим" (ECO) (через NPN-транзистор на EO1).
24)E1: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)
25)#20: выход: Управление форсунками 2-4-6
26)E2: Общий датчиков и объединенного узла зажигания (с EO1 напрямую не соединен)


Audi B4

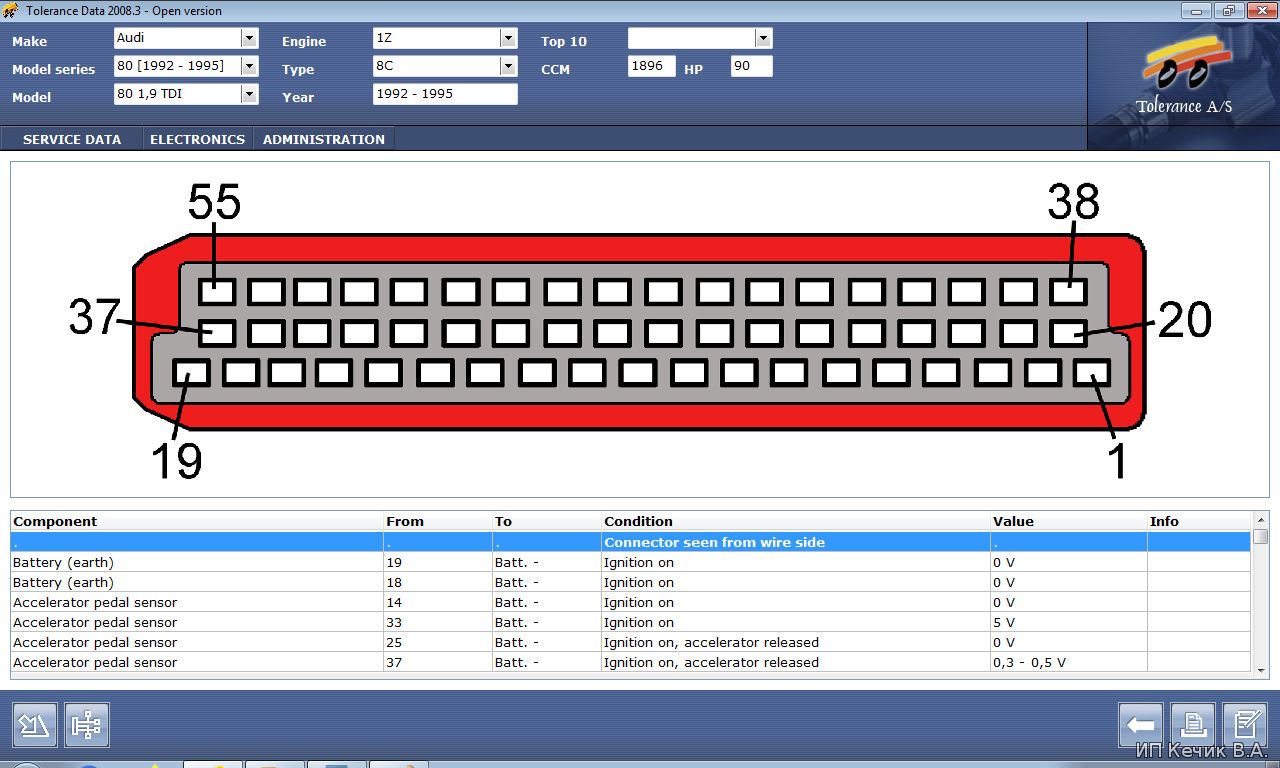

Распиновка ЭБУ Ауди Б4

Распиновка ЭБУ AUDI B4 обвязка

1,2 — ТНВД (регулятор количества)
3 — клапан остановки
4 — чек на приборке
5,12 — управляющая форсунка
6 — клапан егр
7 — клапан турбины (N75)
8 — реле свечей накала
9 —
10 — ТНВД (клапан впрыска при запуске )
11 — на лампу свечей накала
13 — тут появляется напряжение после включения зажигания и расходится на: датчик коленвала, датчик температуры двигателя, датчик давления воздуха, датчик температуры топлива в тнвд, датчик температуры впускного воздуха, расходомер и датчик уровня ож.
14 — выход на регулятор топлива тнвд и педаль газа
15,16,17 — + с реле подачи напряжения
18,19 — земля
20 — датчик температуры впускного воздуха
21,39 — ТНВД регулятор подачи топлива
22,23,24 —
25 — педаль газа
26 — концевик педали тормоза (схема круиза)
27 — L-line на колодке диагностики
28 — концевик педали сцепления
29 — вход сигнала спидометра (приходит из приборки)
30 —
31 — концевик педали тормоза (сюда приходит + при нажатии педали)
32 —
33 — педаль газа
34 — расходомер
35 — ТНВД (датчик температуры топлива)
36 — датчик уровня ож
37 — педаль газа
38 — расходомер
39 — ТНВД (регулятор подачи топлива)
40, 41 —
42 — K-line на колодке диагностики
43,44,45,46 —
47 — датчик коленвала
48,49 —
50 — выход тахометра
51 — датчик давления впускного воздуха
52 — расходомер
53 — датчик температуры ож
54 — датчик давления впускного воздуха
55 —

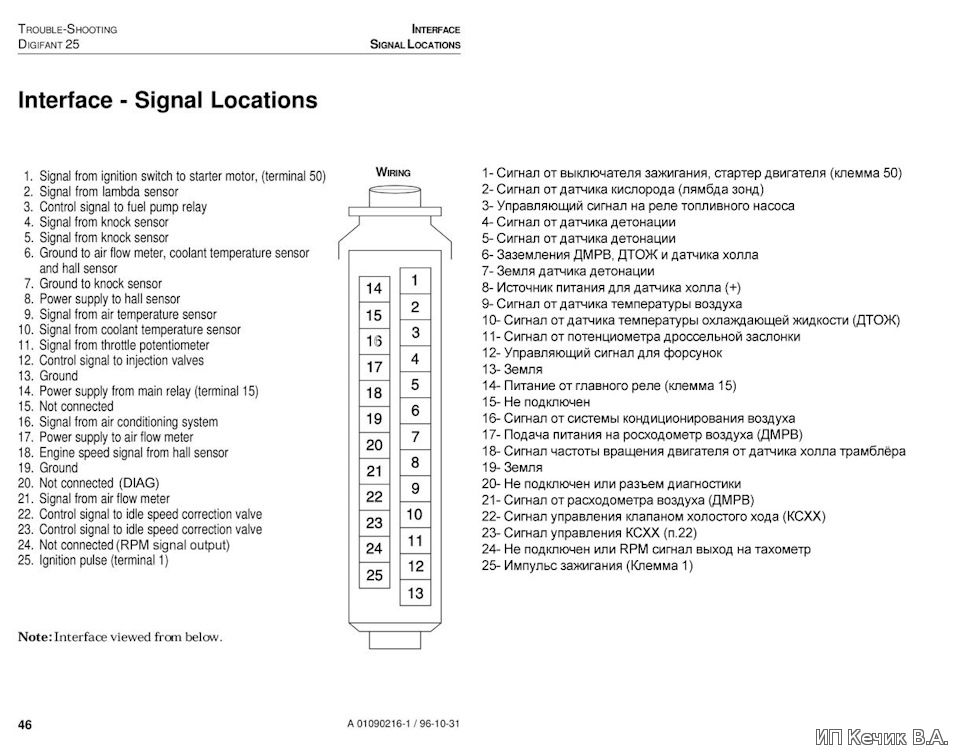

ЭБУ DIGIFANT II - Volkswagen Golf Country

Гольф Каунтри распиновка блока эбу

Принципиальная схема моего ЭБУ DIGIFANT II — 037 906 022 AN и с буквами AM / CJ CM

В макс. качестве:
схема 037 906 022 AN стр 1

схема 037 906 022 AN стр 2


Скачать архив схем ЭБУ - 42 Мб *.zip
