Iveco STRALIS Нагревательный элемент предпускового подогрева двигателя

Iveco STRALIS Нагревательный элемент

Нагревательный элемент предпускового подогрева двигателя (61121)

Нагревательный элемент предпускового подогрева двигателя 61121

A. В холодном состоянии нагревательный элемент предпускового подогрева двигателя - 0,7 Ом

Нагревательный элемент устанавливается между головкой блока цилиндров и впускным коллектором и используется для нагрева воздуха перед запуском и дополнительного подогрева после запуска двигателя.

Если при введении ключа в замок зажигания хотя бы один из датчиков температуры (охлаждающей жидкости, воздуха или топлива) регистрирует температуру ниже 10°С, электронный блок управления включает систему предпускового подогрева и дополнительного подогрева. При этом на приборной панели на некоторое время загорается контрольная лампа нагревательного элемента.

После истечения некоторого времени лампа начинает мигать, сообщая водителю, что можно запускать двигатель.

После начала работы двигателя лампа гаснет, а нагревательный элемент продолжает работать в течение некоторого (разной продолжительности) времени, дополнительно подогревая воздух.

Если лампа мигает, а двигатель не запускается в течение 20-25 секунд (время ожидания), подогрев отключается, чтобы на разряжать аккумуляторную батарею.

Если же указанные температуры выше 10°С, при установке ключа в замок зажигания контрольная лампа загорается приблизительно на 2 секунды и после выполнения диагностики гаснет. Это говорит о том, что двигатель можно запускать.

Iveco STRALIS Электрооборудование двигателя F3B

Iveco STRALIS Электрооборудование двигателя F3B

Iveco STRALIS Электрооборудование двигателя F3B

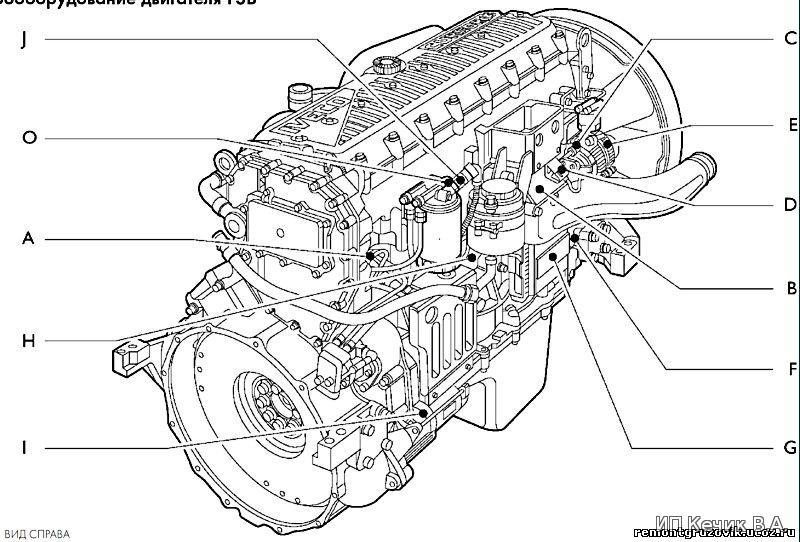

  • А. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ РАСПРЕДВАЛА
  • В. НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ПРЕДПУСКОВОГО ПОДОГРЕВА
  • С. ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА ВО ВПУСКНОМ КОЛЛЕКТОРЕ
  • D. ДАТЧИК ДАВЛЕНИЯ ТУРБОНАДДУВА
  • E. ГЕНЕРАТОР
  • F. ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА (ОПЦИЯ)
  • G. ЭБУ ДВИГАТЕЛЯ EDC (MS6)
  • H. ТОЧКА КРЕПЛЕНИЯ МАССОВОГО ПРОВОДА НА ДВИГАТЕЛЕ
  • I. СТАРТЕР
  • J. ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА
  • K. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ТУРБИНЫ
  • L. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ МАХОВИКА
  • М. УПРАВЛЯЮЩИЙ ЭЛЕКТРОКЛАПАН ТУРБОКОМПРЕССОРА С ИЗМЕНЯЕМОЙ ГЕОМЕТРИЕЙ
  • N. ДАТЧИК ДАВЛЕНИЯВКЛЮЧЕНИЯ ТУРБОНАДДУВА
  • О. ВЫКЛЮЧАТЕЛЬ КОНТРОЛЬНОЙ ЛАМПЫ ЗАСОРЕНИЯ ТОПЛИВНОГО ФИЛЬТРА
  • P. ДАТЧИК НИЗКОГО ДАВЛЕНИЯ МАСЛА
  • Q.ДАТЧИК ДАВЛЕНИЯ МАСЛА
  • R. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ EDC
  • S. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
  • T. РАЗЪЕМНА ГОЛОВКЕ БЛОКА ДВИГАТЕЛЯ ДЛЯ ПОДСОЕДИНЕНИЯ ЭЛЕКТРОКЛАПАНОВ НАСОСФОРСУНОК
  • U. ЭЛЕКТРОКЛАПАН МОТОРНОГО ТОРМОЗА.

Iveco STRALIS электросхема: ПРЕДПУСКОВОЙ ПОДОГРЕВ ДВИГАТЕЛЯ

Iveco STRALIS схема предпускового подогрева двигателя
