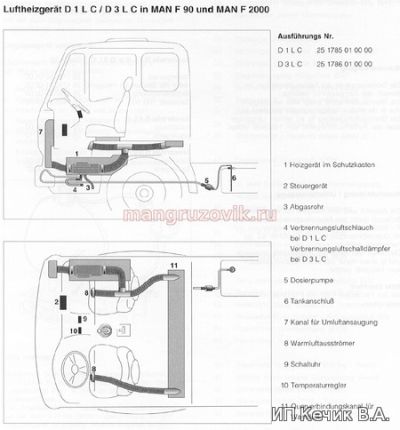

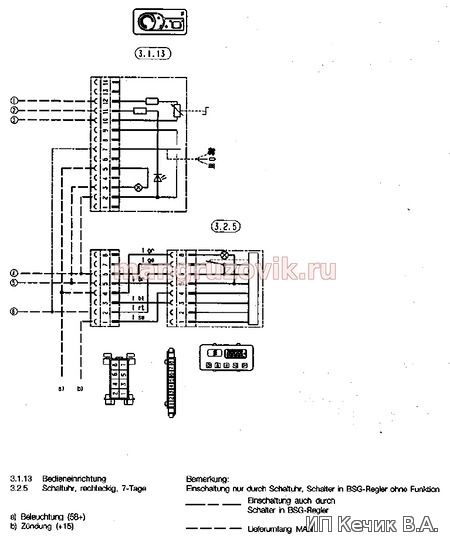

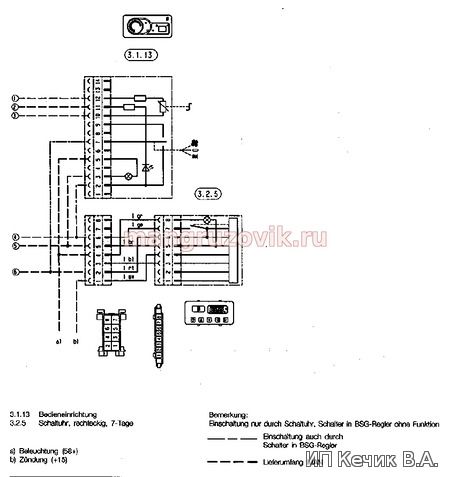

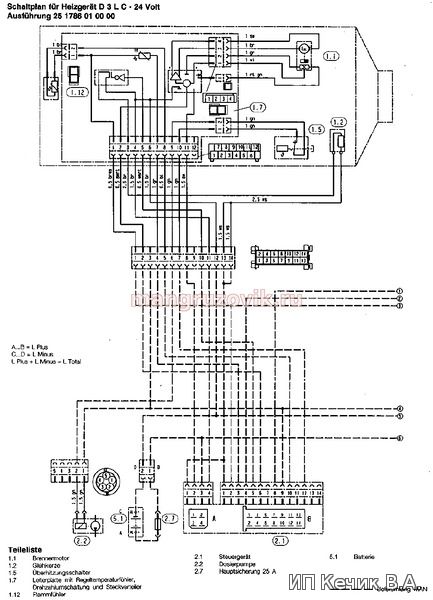

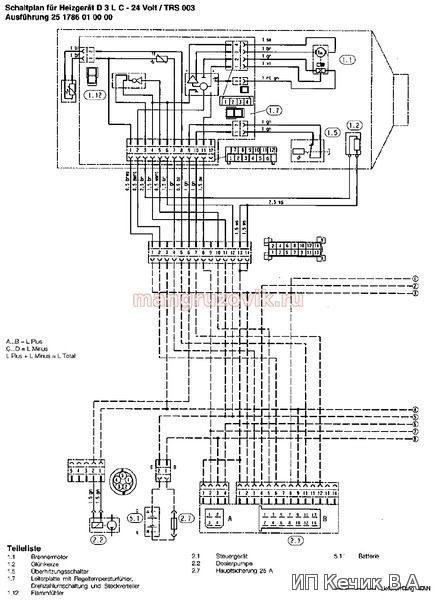

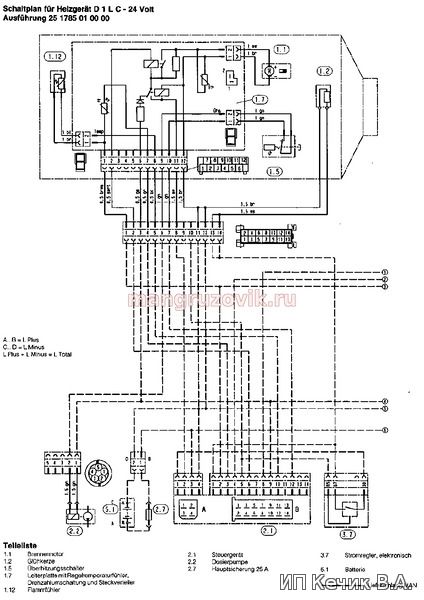

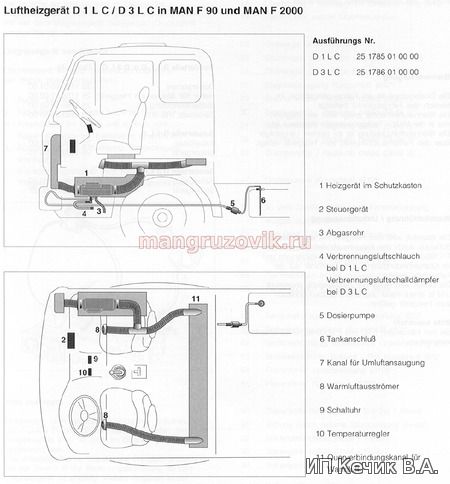

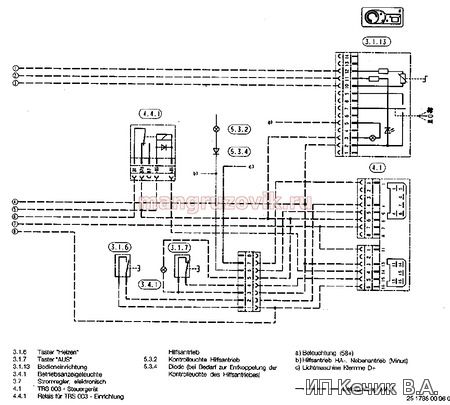

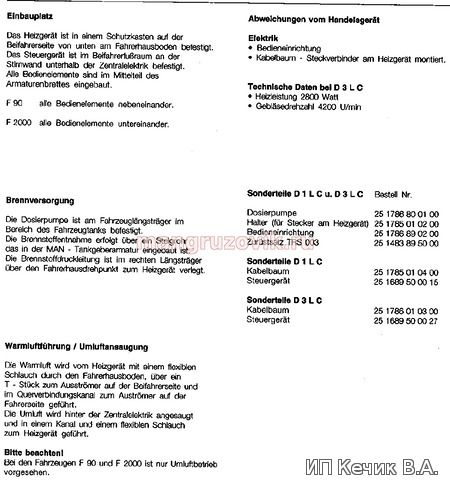

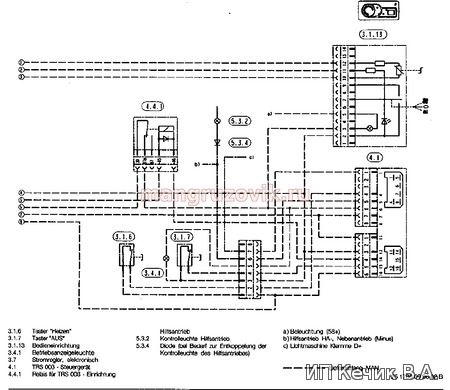

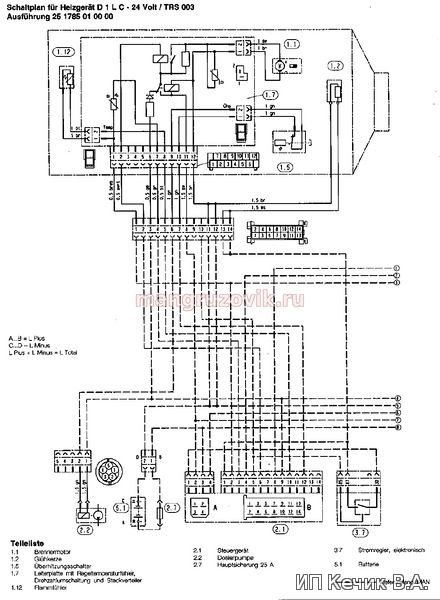

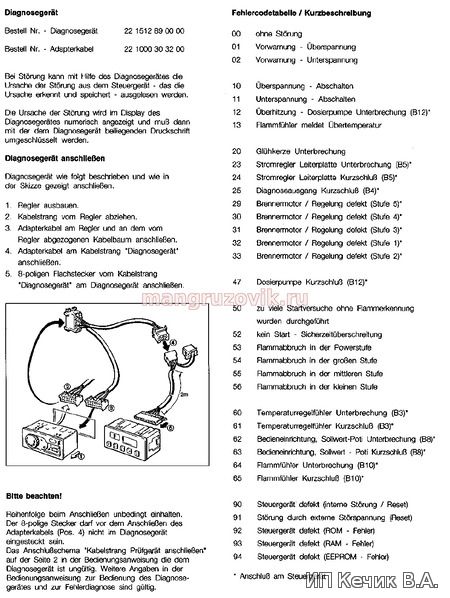

MAN F90 и F2000 электрическая схема D1LC\D3LC автономного отопителя (фен)

Чтобы увеличить схему, нажмите на неё

Электрические схемы проводки грузовиков MAN F90-F2000.

Все схемы MAN F90,F2000 с описанием элементов на русском языке.

Скачать архив со схемами можно ЗДЕСЬ . Архив rar 14,6 Мб

Нумерация страниц схем в архиве

• Стр.1 Расположение кабелей и разъемов - кабина водителя и рама

• Стр.4 Пример и пояснение к примеру обозначений на электросхемах

• Стр.9 Электропитание, управление пуском. Электрофакельное устройство облегчения пуска

• Стр.10 Индикаторы, сигнальные и контрольные лампы ( Универсальный распределитель. Датчик - температуры головки цилиндра. Датчик - давления масла )

• Стр.12 Тахоспидограф, тахометр, задний и передний делители, механизмы отбора мощности

• Стр.13 Блокировки дифференциала, раздаточная коробка

• Стр.15 Звуковые сигналы, сигнал торможения. Свет фары заднего хода, воздухоосушитель

• Стр.17 Обогрев зеркала

• Стр.19 Мигающее светосигнальное устройство

• Стр.21 Отопление/вентиляция, прикуриватель, внутреннее освещение, освещение ступенек

• Стр.23 Стеклоомыватель стеклоочиститель, переключатели света, освещение приборов

• Стр.25 Фары. Стояночный огонь, задние габаритные огни, стояночные фонари

• Стр.27 Протифотуманная фара, задняя протифотуманная фара

• Стр.29 Моторный тормоз, останов двигателя

• Стр.31 Клапан слива конденсата и управление сценлением

• Стр.32-37 Центральное распределительное устройство (внутренне освещение)

• Стр.34 Штекерные соединения центрального распределительного устройства

• Стр.38 Блок контрольных ламп (вид сзади и внутреннее освещение)

• Стр.40 Стрелочные индикаторы

• Стр.41 Универсальный распределитель (вид спереди/вид сзади)

• Стр.43 Перечень номеров проводов

• Стр.47 Дополнительный нагрев HL 10011.09
