Электрические схемы узлов Scania  4 серии

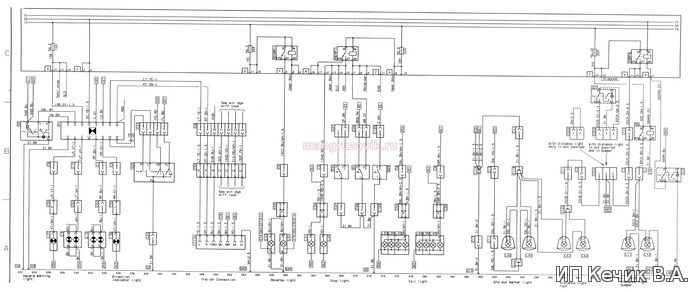

Scania (Скания) 4 серии, электрическая схемы:

Электрические схемы узлов Scania 4 серии

Радиоаппаратура, сидения, Электрообогрев сидений и зеркал заднего вида, Блок управления EDC, прерывание подачи топлива, Блок управления ABS, прицеп, Подъем подвесной оси, блокировка дифференциала, отбор мощности, датчик давления,Механическая воздушная подвеска /ELC, 2-управляемых оси, ретардер, Моторный тормоз, ограничитель белого дыма, индикаторная лампа дополнительного оборудования, Коробка передач,Автоматическая регулировка фар, воздухоосушитель.

Схема 1

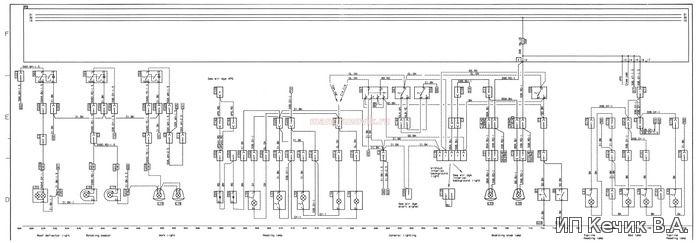

Электрические схемы узлов Scania 4 серии

Scania (Скания) 4 серии электрическая схема -лампа приглушенного освещения, центральный замок, гнездо переноски, прикуриватель, внутреннее освещение

Схема 2

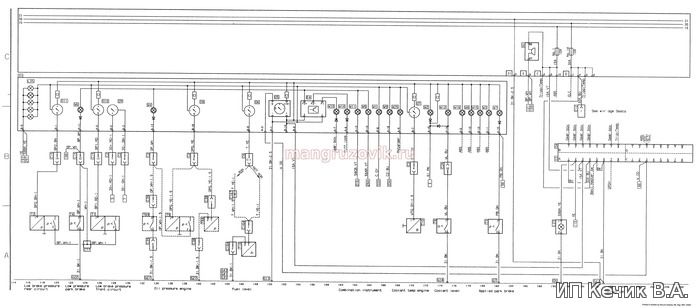

Электрические схемы узлов Scania 4 серии

Scania (Скания) 4 серии электрическая схема - стеклоподъёмник левая сторона и
правая сторона. Передние противотуманные фары

Схема 3

Электрические схемы узлов Scania 4 серии

Scania (Скания) 4 серии электрическая схема - Стеклоочистители и стеклоомыватели лобового стекла и фар, интервальная работа стеклоочистителей,ABS прицепа, Реле клапана ABS, EBS, Звуковой сигнал, вентилятор, кондиционер, А/С (Air Condition), электронный контроль температуры (ЕТС), Питание EDC.

Схема 4

Электрические схемы узлов Scania 4 серии

Scania (Скания) 4 серии электрическая схема - Мигающие сигналы, ограничитель нагрузки на ось, ограничитель скорости, индикатор складывания подножки, Сигналы заднего хода, ABS, тормозные сигналы, Диагностика, местное освещение

Схема 5

Электрические схемы узлов Scania 4 серии

Scania (Скания) 4 серии электрическая схема - Передние и задние противотуманные фары, Рабочее освещение, освещение на крыше, Левый стояночный сигнал, верхние габаритные огни, Правый стояночный сигнал,дальний свет, ближний свет, Освещение панели приборов.

Схема 6

Электрические схемы узлов Scania 4 серии

Scania 4 серии электрическая схема - Счетчик пробега/термометр, тахограф, зуммер, диагностика ABS, ELC, ACL (автоматическая центральная смазка), сидения

Схема 7

Электрические схемы узлов Scania 4 серии

Scania (Скания) 4 серии легенда к схемам электрооборудования с перечнем изделий электрооборудования

Для автомобилей с левым и правым расположением рулевого колеса

Обозначения к электросхеме на русском языке

  • Маркировка - Функция
  • 15 Втягивающий магнит реле, выключатель освещения
  • 15/1 Замок стартера, выключатель освещения
  • 15A Комбинация приборов, тахограф, одометр и указатель температуры, диагностика АБС
  • 15B Аварийная световая сигнализация, ограничитель скорости
  • 15C Воздушный охладитель масла
  • 15CB Стоп-сигнал, пневматическая подвеска ELC
  • 15CC Фонарь заднего хода
  • 15D Моторный замедлитель, ограничитель дымления двигателя, аварийный контур рулевого привода 8x2, 8x4, перепускной клапан
  • 15DA Моторный замедлитель, ограничитель дымления двигателя
  • 15E Защита коробки передач от превышения оборотов, система Opticruise
  • 15EL Блокировка делителя
  • 15ER Высший/низший диапазон
  • 15ES Высшая/низшая ступень делителя
  • 15EV Высший/низший диапазон
  • 15F Очиститель и омыватель ветрового стекла, омыватель фар
  • 15FA Электродвигатель очистителя ветрового стекла
  • 15FB Электродвигатель очистителя ветрового стекла
  • 15FC Омыватель фар
  • 15FCX Фара, установленная на отвале
  • 15FD Омыватель фар
  • 15FJ Выключатель очистителя ветрового стекла
  • 15FS Выключатель очистителя ветрового стекла
  • 15G Коробка отбора мощности, подъемник дополнительного моста, полный привод, блокировка дифференциала, перераспределение нагрузки по мостам 6x2/4
  • 15GA Электромагнитный клапан коробки отбора мощности 1
  • 15GAX Электромагнитный клапан коробки отбора мощности 1, GA
  • 15GB Сигнализатор коробки отбора мощности 1
  • 15GC Передний дополнительный мост 8x2/4
  • 15GD. Блокировка дифференциала
  • 15GF Блокировка дифференциала, независимое функционирование
  • 15GL Дифференциал, блокировка, низшая передача 4x4, 6x6
  • 15GX Дополнительная коробка отбора мощности 1, электромагнитный клапан GA
  • 15GXA Дополнительная коробка отбора мощности 1, электромагнитный клапан GA
  • 15H Включение стоп-сигнала от гидрозамедлителя
  • 15HA Моторный замедлитель
  • 15HB. Стоп-сигнал АБС
  • 15HB12 Стоп-сигнал АБС 12В
  • 15HC Фонарь заднего хода
  • 15K Звуковой сигнал, вентилятор, электронная система поддержания температуры ETC
  • 15KA Кондиционер воздуха
  • 15KB Резистор вентилятора ETC, Eberspдcher
  • 15KC Резистор выключателя вентилятора
  • 15KD Резистор выключателя вентилятора
  • 15KE Выключатель вентилятора, положение 0
  • 15KF Выключатель вентилятора, вентилятор
  • 15KG Выключатель вентилятора, положение 4
  • 15KH Резистор выключателя вентилятора
  • 15KJ Резистор выключателя вентилятора
  • 15L Пневмоподвеска, подвеска кабины, гидрозамедлитель, снижение давления торможения при работе АБС
  • 15LA Гидрозамедлитель, АБС
  • 15LD Снижение давления торможения при работе АБС
  • 15LE Пневмоподвеска, верхний уровень рамы
  • 15LF Пневмоподвеска, ручное регулирование задней подвески
  • 15LG Пневмоподвеска, выпуск воздуха из пневмоэлементов дополнительного моста
  • 15LH Пневмоподвеска, опускание задних пневмоэлементов
  • 15LK Пневмоподвеска, отключение стояночного тормоза
  • 15LL Пневмоподвеска, ручное регулирование, электромагнитный клапан
  • 15LM Пневмоподвеска, отключение пневмоэлементов дополнительного моста
  • 15LN Пневмоподвеска, выпуск воздуха из пневмоэлементов дополнительного моста
  • 15LP Пневмоподвеска, давление воздуха в пневмоэлементах дополнительного моста
  • 15LR Пневмоподвеска, подъем задних пневмоэлементов
  • 15LS Пневмоподвеска, давление воздуха в пневмоэлементах ведущего моста
  • 15LX Пневматическая подвеска
  • 15M Левый стеклоподъемник
  • 15N Правый стеклоподъемник, электрический вентиляционный люк
  • 15NA Передняя противотуманная фара
  • 15P АБС прицепа
  • 15R Высший/низший диапазон
  • 15S Блок управления АБС
  • 15T АБС, блок обнаружения прицепа
  • 15U EDC, блок управления, противоугонная система
  • 15X/87 Коробка передач, питание на панель предохранителей F1, F2
  • 15XA Электронная система управления топливоподачей EDC
  • 15XAB Электронная система управления топливоподачей EDC
  • 15XC Автоматическая коробка передач
  • 15XD Электрофакельный предпусковой подогреватель воздуха, коробка отбора мощности EK, сигнализация и противоугонная система VPS
  • 15XDA Коробка отбора мощности
  • 15XE Подогреватель топлива
  • 15XF Дополнительное оборудование
  • 15XG Дополнительное оборудование
  • 15XH АБС
  • 30 Аккумуляторная батарея +, стартер, генератор, центральный электрический блок, замок стартера, выключатель освещения, аварийная световая сигнализация, дополнительные панели предохранителей F1, F2, электрофакельный предпусковой подогреватель воздуха
  • 30+, 30- Перемычка обмотки амперметра
  • 30A Одометр/указатель температуры, тахограф, централизованная смазка
  • 30B Освещение подножки, центральная блокировка (левая и правая сторона), розетка лампы-переноски, прикуриватель, питание для оборудования на крыше
  • 30BA Освещение кабины
  • 30BD Проблесковый маяк
  • 30BX1 Проблесковый маяк и сирена
  • 30CA Фары-прожекторы, передние и на крыше
  • 30CB Фары-прожекторы на крыше
  • 30D Радио, замок стартера, делитель напряжения
  • 30DA Радио
  • 30DM Делитель напряжения, радио
  • 30E Панель предохранителей
  • 30EA Система управления двигателем
  • 30F Стояночный отопитель, отопитель кабины, электрический насос подъемника кабины
  • 30FA Автономный отопитель
  • 30G Автономный отопитель кабины
  • 30GF Автономный отопитель
  • 30GV Отопитель UWE
  • 30H Электрофакельный предпусковой подогреватель воздуха
  • 30K Подогреватель топлива, система Opticruise
  • 30X1 Освещение кабины и задний вентилятор, двойная кабина
  • 30X2-4 Задний вентилятор, двойная кабина
  • 30X5-7 Убираемые подножки, двойная кабина
  • 30X8 Задняя флюоресцентная трубка, двойная кабина
  • 31 "Масса" (соединение с "массой")
  • 31A Тахограф, "масса"
  • 31B Электродвигатель очистителя ветрового стекла, соединение с "массой" через выключатель
  • 49 Аварийная световая сигнализация
  • 49A Аварийная световая сигнализация, блок мигания
  • 50 Электромагнит запуска
  • 50A Электромагнит запуска
  • 53 Очиститель ветрового стекла
  • 53A Очистители ветрового стекла и фар
  • 53B Очиститель ветрового стекла
  • 54L Левый указатель поворота
  • 54R Правый указатель поворота
  • 56 Переключатель дальнего и ближнего света
  • 56A Дальний свет
  • 56AL Дальний свет, левая фара
  • 56ALA Фара-прожектор
  • 56ALP Фара, установленная на отвале
  • 56ALX Фара, установленная на отвале
  • 56AR Дальний свет, правая фара. Индикатор включения дальнего света фар
  • 56ARP Фара, установленная на отвале
  • 56ARX Фара, установленная на отвале
  • 56B Ближний свет
  • 56BL Ближний свет, левая фара
  • 56BLP Фара, установленная на отвале
  • 56BLX Фара, установленная на отвале
  • 56BR Ближний свет, правая фара. Передние противотуманные фары
  • 56BRP Фара, установленная на отвале
  • 56BRX Фара, установленная на отвале
  • 56S Выключатель освещения
  • 58 Стояночные фонари
  • 58/87 Питание панели предохранителей
  • 58A Рабочие фонари, освещение знака на крыше, освещение опорно-сцепного устройства
  • 58AA Освещение знака на крыше
  • 58AC Освещение опорно-сцепного устройства
  • 58AD Рабочие фонари
  • 58B Аварийная световая сигнализация, реостат, одометр и указатель температуры
  • 58BA Реостат, подсветка символов
  • 58BB Фоновое освещение
  • 58BBR Приглушенное фоновое освещение
  • 58C Передние противотуманные фары
  • 58CA Задние противотуманные фонари
  • 58CB Задние противотуманные фонари
  • 58CC Передние противотуманные фары
  • 58D Дополнительное оборудование
  • 58L Левый стояночный фонарь, левые и правые габаритные фонари
  • 58LID Включаемый вручную фонарь освещения знака на крыше
  • 58L12 Стояночные фонари 12В, левая сторона
  • 58P Стояночные фонари
  • 58R Стояночные фонари, правая сторона
  • 58R12 Стояночные фонари 12В, правая сторона
  • 61 Генератор, сигнализатор разряда батареи, реле электромагнита запуска, коробка отбора мощности EK
  • 61/87 Питание панели предохранителей F1
  • 61A Наружные зеркала заднего вида с электроподогревом, электроподогреватели сидений
  • 61AA Наружные зеркала заднего вида с электроподогревом
  • 61B Подогреватель аккумуляторной
  • батареи, система Opticruise, централизованная система смазки AСL
  • 61C Автоматический корректор фар, осушитель воздуха
  • 61CA Резистор автоматического ближнего света
  • 61CB Резистор автоматического ближнего света
  • 61D Подогреватель топлива, электрофакельный предпусковой подогреватель воздуха
  • 61E Централизованная система смазки AСL, подогреватель батареи
  • 300 Блокировка дифференциалов
  • 301 Сигнал подтверждения блокировки дифференциала для автомобилей с пневмоподвеской ELC и функцией перераспределения нагрузки
  • 313 Блокировка дифференциала
  • 506 Коробка отбора мощности EK
  • ABSWL Сигнализатор АБС
  • AC1-6 Кондиционер воздуха
  • AF Воздушный фильтр
  • AL Подъемник дополнительного моста
  • AOC Воздушный охладитель масла
  • AS Пневматическая подвеска
  • ATC4 Датчик температуры
  • ATC5 Датчик положения клапана
  • ATC9 Датчик
  • ATC11 Датчик температуры отработавших газов
  • ATC12 Водяной клапан 1
  • ATC13 Водяной клапан 2
  • ATC14 Автономный отопитель
  • ATC16 Диагностика ATC по кодам лампы
  • B Замок стартера – панель предохранителей
  • BA Панель предохранителей – ремень безопасности
  • BO1-3 Затемнение, заднее освещение интерьера, двойная кабина
  • BP Давление торможения
  • BP1 Давление торможения, тормозной контур 1
  • BP2 Давление торможения, тормозной контур 2
  • BR Моторный замедлитель
  • BRS Давление торможения, инвертированный сигнал
  • BS Фонарь освещения подножки
  • BSA Фоновое освещение
  • BSX Освещение заднего входа и двери, удлиненная кабина
  • C Аварийная сигнализация, указатели поворота на автомобиле
  • C2 Аварийная сигнализация, указатели поворота на прицепе
  • CAN Шина передачи сигналов управления
  • CANH Шина передачи сигналов управления, сигнал высокого напряжения
  • CANL Шина передачи сигналов управления, сигнал низкого напряжения
  • CL Замок кабины, указатель
  • CP Педаль сцепления, верхнее положение
  • DBR Сигнал от гидрозамедлителя блоку управления АБС
  • DIAK Диагностика
  • DIAL Диагностика
  • DIALE
  • LC Диагностика пневмоподвески ELC
  • DL Запирание центрального замка
  • DO Отпирание центрального замка
  • DM Электромагнит запуска
  • DS/DSB Блокировка дифференциала/блокировка межосевого дифференциала тележки
  • EAA Коробка отбора мощности EK
  • EB1-4 Eberspдcher Wla
  • EB5-8 Eberspдcher
  • EB9-14 Eberspдcher + ADR
  • EBP Программа торможения двигателем
  • EBS Моторный замедлитель
  • EDC 1-55 Блок управления EDC
  • EEB1 Пропорциональный клапан
  • EEB7 Выключатель питания
  • EEB8 Глушитель шума
  • EEB12 Пропорциональный клапан
  • EEB16 Автоматический выключатель ВКЛ/ВЫКЛ
  • ELC1-34 Блок управления пневмоподвеской
  • ELC
  • EK Коробка отбора мощности EK
  • ES1 Двухконтурное рулевое управление
  • ES2 Двухконтурное рулевое управление
  • ET Температура окружающего воздуха
  • EXB Моторный замедлитель
  • EXB1 Моторный замедлитель
  • EXB2 Моторный замедлитель
  • FACTO Количество топлива, EDC
  • F Вентилятор
  • FD Переключение дальнего и ближнего света фар
  • FH Подогреватель топлива
  • FHS Подогреватель топлива
  • FL Выключатель сигнализации дальним светом фар
  • FMS Сигнализатор системы FMS
  • FS Электрофакельный предпусковой подогреватель воздуха
  • FSH Электрофакельный предпусковой подогреватель воздуха, сигнализатор
  • FSJ Электрофакельный предпусковой подогреватель воздуха, электромагнитный клапан
  • FSL Электрофакельный предпусковой подогреватель воздуха, проверка системы
  • FSN Электрофакельный предпусковой подогреватель воздуха, свеча накаливания 1
  • FSP Электрофакельный предпусковой подогреватель воздуха, свеча накаливания 2
  • GA Автоматическая коробка передач
  • GA1 Температура охлаждающей жидкости 1, GA
  • GA2 Температура охлаждающей жидкости 2, GA
  • GA3 Гидрозамедлитель включен, GA
  • GA4 Выключение гидрозамедлителя, GA
  • GA5 Выходной сигнал выключения гидрозамедлителя, GA
  • GL Плафон освещения в крыше кабины
  • GLX Задний плафон освещения в крыше, двойная кабина
  • GS Датчик скорости, выходной сигнал
  • GS1-2 Датчик скорости автомобиля
  • H Звуковой сигнал
  • HB17 Тахограф
  • HE1-5 Автономный отопитель
  • HW Аварийная световая сигнализация
  • HWL Сигнализатор аварийной световой сигнализации
  • ID1 Левый фонарь освещения указателя
  • ID2 Центральный фонарь освещения указателя
  • ID3 Правый фонарь освещения указателя
  • K-DIA Диагностика
  • L-DIA Диагностика
  • L Указатель поворота, левая сторона
  • LB АБС
  • LF Указатель поворота, передний левый
  • LOL+ Сигнал низкого уровня, левый плюс
  • LOR+ Сигнал низкого уровня, правый плюс
  • LO- Сигнал низкого уровня, минус
  • LR Указатель поворота, задний левый
  • LS Индикатор низшей ступени делителя
  • LT Указатель поворота на прицепе, левый
  • M Наружные зеркала заднего вида с электрической регулировкой
  • M1LI Модулятор АБС, 1-й мост, левая сторона, вход
  • M1LO Модулятор АБС, 1-й мост, левая сторона, выход
  • M1L31 Модулятор АБС, 1-й мост, левая сторона, "масса"
  • M1RI Модулятор АБС, 1-й мост, правая сторона, вход
  • M1RO Модулятор АБС, 1-й мост, правая сторона, выход
  • M1R31 Модулятор АБС, 1-й мост, правая сторона, "масса"
  • M2LI Модулятор АБС, 2-й мост, левая сторона, вход
  • M2LO Модулятор АБС, 2-й мост, левая сторона, выход
  • M2L31 Модулятор АБС, 2-й мост, левая сторона, "масса"
  • M2RO Модулятор АБС, 2-й мост, правая сторона, выход
  • M2RI Модулятор АБС, 2-й мост, правая сторона, вход
  • M2R31 Модулятор АБС, 2-й мост, правая сторона, "масса"
  • M3LI Модулятор АБС, 3-й мост, левая сторона, вход
  • M3LO Модулятор АБС, 3-й мост, левая сторона, выход
  • M3L31 Модулятор АБС, 3-й мост, левая сторона, "масса"
  • M3RI Модулятор АБС, 3-й мост, правая сторона, вход
  • M3RO Модулятор АБС, 3-й мост, правая сторона, выход
  • M3R31 Модулятор АБС, 3-й мост, правая сторона, "масса"
  • MH Зеркала заднего вида с электрической регулировкой
  • MHD Зеркала заднего вида с электрической регулировкой, со стороны водителя
  • MHP Зеркала заднего вида с электрической регулировкой, со стороны пассажира
  • MV Зеркала заднего вида с электрической регулировкой
  • MVD Зеркала заднего вида с электрической регулировкой, со стороны водителя
  • MVP Зеркала заднего вида с электрической регулировкой, со стороны пассажира
  • N3 Передний громкоговоритель, со стороны водителя
  • N4 Передний громкоговоритель, со стороны пассажира
  • N5 Передний громкоговоритель, CB-радиостанция
  • N6 Задний громкоговоритель, кабина Topline
  • N7 Задний громкоговоритель, кабина Topline
  • N11 Задний громкоговоритель CB-радиостанции, двойная кабина
  • OP Давление в системе смазки двигателя
  • OPC1-55 Коробка передач Opticruise
  • OPG Давление в системе смазки двигателя
  • PB Стояночная тормозная система
  • PBX1 Электрический насос подъемника кабины, двойная кабина
  • PBX2 Электрический насос подъемника кабины, двойная кабина
  • PH Стояночный отопитель
  • PWD Стеклоподъемник
  • PWM Положение педали акселератора, сигнал от EDC
  • PWU Стеклоподъемник
  • R Указатель поворота, правая сторона
  • RA Замок стартера, для автомагнитолы
  • RAA Преобразователь напряжения для автомагнитолы
  • RAD Автомагнитола
  • RAX Реле автомагнитолы, предохранитель
  • RAY Автомагнитола, сигнал тревоги
  • RCL Сигнализатор убираемой подножки
  • RET 1-55 Гидравлический замедлитель
  • RF Указатель поворота, передний правый
  • RH1-4 Электрический вентиляционный люк
  • RHC Электрический вентиляционный люк
  • RHO Электрический вентиляционный люк
  • RL Фонарь заднего хода
  • RLX Ручной выключатель фонаря заднего хода
  • RO+ Дистанционное включение, усилитель E36
  • RR Указатель поворота, задний правый
  • RSA Убираемая подножка
  • RT Указатель поворота на прицепе, правый
  • RT12 Указатель поворота на прицепе 12 В, правый
  • S1LI Датчик АБС, 1-й мост, левая сторона, вход
  • S1LO Датчик АБС, 1-й мост, левая сторона, выход
  • S1RI Датчик АБС, 1-й мост, правая сторона, вход
  • S1RO Датчик АБС, 1-й мост, правая сторона, выход
  • S2LI Датчик АБС, 2-й мост, левая сторона, вход
  • S2LO Датчик АБС, 2-й мост, левая сторона, выход
  • S2RI Датчик АБС, 2-й мост, правая сторона, вход
  • S2RO Датчик АБС, 2-й мост, правая сторона, выход
  • S3LI Датчик АБС, 3-й мост, левая сторона, вход
  • S3LO Датчик АБС, 3-й мост, левая сторона, выход
  • S3RI Датчик АБС, 3-й мост, правая сторона, вход
  • S3RO Датчик АБС, 3-й мост, правая сторона, выход
  • SB Ремень безопасности
  • SD Дверной выключатель
  • SDX Заднее освещение интерьера, двойная кабина
  • SLD Ограничитель скорости
  • SLD4 Ограничитель скорости
  • SLD12 Ограничитель скорости
  • SLD13 Ограничитель скорости
  • SLD19 Ограничитель скорости
  • SLD31 Ограничитель скорости
  • SPD0 Преднатяжитель ремня безопасности " - ", со стороны водителя
  • SPD1 Преднатяжитель ремня безопасности " + ", со стороны водителя
  • SPP0 Преднатяжитель ремня безопасности " - ", со стороны пассажира
  • SPP1 Преднатяжитель ремня безопасности " + ", со стороны пассажира
  • SRS10 Подушка безопасности, со стороны водителя
  • SRS11 Подушка безопасности, со стороны водителя
  • SRSWL Сигнализатор системы SRS
  • SS Сигнал скорости, C56/G1
  • SS1-4 GRS900 —тахограф
  • SS6 Сигнал скорости для ограничителя скорости SLD
  • STA Задний управляемый мост, пневмоподвеска 6x2*4
  • T Уровень топлива
  • TACTO Положение управляющей рейки насоса EDC
  • TCI-3 Противобуксовочная система ТС
  • TM Одометр
  • TRI-4 АБС прицепа
  • VPS1 Батарея, автономное питание
  • VPS3 Звуковой сигнал, "масса"
  • VPS6 Установка кузовного оборудования, "масса"
  • VPS7 Капот/передняя решетка радиатора, "масса"
  • VPS8 Выключатель подъемника кабины, "масса"
  • VPS13 Диагностика
  • VPS14 Сирена, выход
  • VPS18 Выключатель, вещевой ящик
  • VPS19 Выключатель, дверь
  • VPS21 Замок стартера
  • VPS23 Выключатель, передняя решетка радиатора
  • VPS24 Звуковой сигнал N9
  • VPS26 Выключатель, установка кузовного оборудования
  • VPS27 Антенна, вход
  • VPS28 Звуковой сигнал
  • VPS31 Батарея, автономное питание
  • VPS37 Звуковой сигнал N9
  • VPS39 Аварийная световая сигнализация
  • VPS40 Реле стартера
  • VPS41 Выходной сигнал дополнительной сигнализации
  • VPS44 Светодиод
  • VPS47 Выключатель, вещевой ящик
  • VPS48 Выключатель, вещевой ящик
  • VPS49 Выключатель подъемника кабины
  • VPS53 Кнопка диагностики
  • VPS55 Антенна, "масса"
  • W Тахометр
  • WA Webasto
  • WA2 Webasto
  • WA3 Webasto
  • WA4 Webasto
  • WA5 Webasto
  • VA6 Webasto
  • WB Webasto
  • WB1 Webasto
  • WB9 Webasto
  • WB10 Webasto
  • WB11 Webasto
  • WC1 Webasto
  • WC2 Webasto
  • WE1 Webasto
  • WE2 Webasto
  • WE4 Webasto
  • WL Уровень охлаждающей жидкости
  • WTG Температура охлаждающей жидкости
  • WTGX Температура охлаждающей жидкости, электрофакельный предпусковой подогреватель воздуха
  • Z Защитный выключатель, датчик педали акселератора +14V Электрическое питание от делителя напряжения

Таблица соответствия терминов - перевод

Английские термины из левого столбца используются в электрических схемах.

Английские термины - Русские термины

  • 2-circuit steering - Двухконтурное рулевое управление
  • AСL, Air dryer - Централизованная система смазки AСL, воздухоосушитель
  • Air horn - Пневматический звуковой сигнал
  • Air susp - Пневматическая подвеска
  • Airbag - Надувная подушка безопасности
  • Applied park brake - Стояночный тормоз включен
  • Aux tag axle - Дополнительный мост
  • Auxiliary electric central - Дополнительный главный электрический блок
  • Auxiliary equipment - Дополнительное оборудование
  • Auxiliary heater - Автономный отопитель
  • Batt master switch - Выключатель "массы"
  • Battery heater - Обогреватель батареи
  • Bed lamp upper - Верхний плафон местного освещения
  • Boarding step light - Плафон освещения подножки
  • BP/P2 - Давление торможения/P2
  • Brake pressure - Давление торможения
  • Bumper - Бампер
  • Cab roof - Крыша кабины
  • Cab tilt - Опрокидывание кабины
  • Central el unit - Центральный электрический блок (P2)
  • Central lock - Центральная блокировка
  • Cigarette lighter - Прикуриватель
  • Clutch pedal - Педаль сцепления
  • Comb instrument - Комбинация приборов
  • Connection box in frame - Соединительная коробка на раме
  • Coolant level - Уровень охлаждающей жидкости
  • Diff lock - Блокировка дифференциала
  • Direction ind. light - Указатели поворота
  • Distance light - Фара-прожектор
  • Door - Дверь
  • Door mounted - Установленная дверь
  • Door operated general lighting - Плафон, включаемый при открывании двери
  • EBS - Электроннопневматическая тормозная система
  • EDC - Электронная система управления топливоподачей
  • EEB - Моторный замедлитель с электронным управлением
  • El heated mirror - Зеркало заднего вида с электроподогревателем
  • El roof hatch - Электрический люк в крыше
  • ELC - Пневматическая подвеска с электронным управлением
  • End out marker light - Габаритный фонарь
  • Eng hour count - Счетчик моточасов двигателя
  • ETC - Система отопления с электронным управлением
  • EXB - Моторный замедлитель
  • Exhaust brake - Моторный замедлитель
  • External sunvisor - солнцезащитный щиток
  • Fan - Вентилятор
  • Fifth wheel light - Освещение опорно-сцепного устройства
  • Flame start - Электрофакельный предпусковой подогреватель воздуха
  • Front fog light - Передние противотуманные фары
  • Fuel heater - Подогреватель топлива
  • General lighting - Плафон освещения кабины
  • Hand lamp socket - Розетка лампы-переноски
  • Hazard warning light - Аварийная световая сигнализация
  • Head lamp - Фара
  • Head lamp washer - Омыватель фар
  • Idle - Частота холостого хода
  • Interial background light - Фоновое освещение кабины
  • Junction block - Соединительный блок
  • Light truffer - Знак на крыше
  • Loud speaker - Громкоговоритель
  • Monsensor oil press engine - Датчик давления в системе смазки двигателя
  • Noise limiter - Глушитель
  • Not Topline - Не Topline
  • Oil press. Engine - Давление в системе смазки двигателя
  • Opticruise/GA/Conv Opticruise - автоматическая коробка передач гидротрансформатор
  • PTO - Коробка отбора мощности
  • Reading lamp - Фонарь местного освещения
  • Front fog light - Передние противотуманные фары
  • Rear fog light - Задний противотуманный фонарь
  • Rear mirror - Зеркало заднего вида
  • Refrigerator - Холодильник
  • Retract step - Убираемая подножка
  • Rheostat Реостат
  • Rheostat light level - Реостат корректора фар
  • Roof deflector light - Фоновое освещение
  • Rotating beacon - Проблесковый маяк
  • See wir dgm - См. электрическую схему
  • See wir dgm batt mast sw 1-p ADR - См. схему ADR
  • See wir dgm batt mast sw 2-p ADR - См. схему ADR
  • See wir dgm batt mast sw 1-p no ADR - См. схему выключателя "массы"
  • See wir dgm ETC/ETC-AC См. схему ETC+AC
  • See wir dgm seat - См. схему сиденья
  • Sensor coolant temp engine - Датчик температуры охлаждающей жидкости двигателя
  • Sensor fuel level - Датчик уровня топлива
  • Sensor oil press engine - Датчик, давление в системе смазки двигателя
  • Short-stop heater - Стояночный отопитель
  • Signal horn - Звуковой сигнал
  • Головка - Головка
  • Starter - Стартер
  • Stop light - Стоп-сигнал
  • Switch door - Дверной выключатель
  • Switch lighting - Выключатель освещения
  • Symbol lighting - Подсветка символов
  • Tag axle lift - Механизм подъема дополнительного моста
  • Trailer socket - Розетка прицепа
  • Trip- temp met - Одометр и указатель температуры
  • Voltage divider - Делитель напряжения

Сигнализация и противоугонная система VPS Противоугонная система и сигнализация

  • White smoke limiter - Ограничитель дымления
  • Window winders - Стеклоподъемник
  • Windscreen wiper - Стеклоочиститель ветрового стекла
  • Work light - Рабочее освещение

Карданная передача, пневмоподвеска, электрооборудование, рама, кабина Scania - Руководство по ремонту - Скачать на русском *.pdf

Руководство по схемам Scania - Скачать на русском *.pdf

Источники: mangruzovik.ru

Марка: Руководство по ремонту Scania | Просмотров: 147 | | Теги: скания, scania, руководство, обозначения, расшифровка, скачать, мануал, русском, перевод, Ремонт, схемы, 4 серии, пояснение, электрооборудования | Рейтинг: 5.0/1
Заметки: 0
