Scania (Скания) PGR серии 2003 - 2011 года.
Перечень и назначение предохранителей.

Расположение предохранителей в блоке Scania (Скания) PGR-серии приведенное на этой странице применяется на грузовиках выпуска 2003 по 2011 год. Отличительной особенностью предохранительного блока Scania (Скания) PGR-серии 2003 года выпуска есть количество предохранителей. В старом блоке предохранителей 62 шт. в "Предохранители в блоке Scania (Скания) PGR серии после 2011 года.новом блоке 78 шт.

Перечень и назначение предохранителей Scania PGR серии 2003 - 2011 год

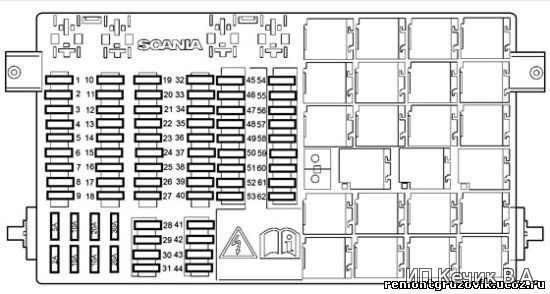

Scania (Скания) PGR-серии Центральный блок  с количеством предохранителей 62 шт.

Перечень и назначение предохранителей Scania PGR серии 2003 - 2011 год
Перечень и назначение предохранителей Scania PGR серии 2003 - 2011 год

Scania (Скания) PGR серии Предохранители  в блоке с количеством 62шт.

Плавкий предохранитель (№) Номинал (А) Система Функция Защищаемая цепь
1 5 COO, BMS ECU, ABS/EBS прицепа 15AA
2 30 COO Клапаны прицепа 15AB
3 5 COO PT01, PT02 15AC
4 2 MIA, VIS Регулировка зеркал, сигнализация при движении задним ходом 15AD
5 5 TCO Тахограф 15AE
6 20 WIW Левый стеклоподъемник 15AF
7 10 VIS Очистители фар 15AG
8 10 POW Прикуриватель 15AH
9 5 FAS, COO Interactor 200 (FAS)/Communicator 100, круиз-контроль 15AJ
10 5 CCS, INL ACC/MCC, внутреннее освещение Exclusive 15BA
11 10 RDL, AWD/ABS Блокировка дифференциала, ABS 6-канальная 15BB
12 5 FHS Расход топлива, подогреватель для топливного фильтра 15BC
13 10 TAL Подъемник дополнительного моста 15BD
14 5 CSS Подушка безопасности 15BE
15 20 WIW Правый стеклоподъемник 15BF
16 10 CAT Электрический подъемник кабины 15BG
17 20 BWS Кузов 15BH
18 5 SCS, POW Замок ремня безопасности, предохранительный переключатель ADR 15BJ
19 20 COO Координатор 30A
20 20 EMS EDC 30B
21 10 COO Замок зажигания 30C
22 20 EMS EDC 30D
23 10 VIS Стоп-сигналы 30E
24 20 BMS ABS/EBS 30F
25 10 SMS ELC 30G
26 20 CCS Вентилятор кабины 30H
27 5 CCS, AHS CT/CTR 30J
28 20 ROH Люк крыши 30K
29 10 ICL, TCO Панель приборов, тахограф 30L
30 30 BWS Кузов 30M
31 10 AWD, INL ECU AWD, внутреннее освещение 30N
32 10 COO SDP3 30R
33 10 HVF, VIS Комплект подготовки для регистрации дорожных сборов (для Швейцарии), проблесковый маячок 30S
34 20 POW Преобразователь напряжения 24В/12В, розетка 12 В 30T
35 10 TGS, BWS Прицеп 30U
36 20 GMS OPC/GA-Allisson 30V
37 10 LAS Центральный замок 30X
38 20 AHS Дополнительный отопитель (ATA, WTA) 30Y
39 10 VIS Фонари заднего хода 30Z
40 20 POW Электрический разъем 24 В (розетка) 30AA
41 10 APS, FMS APS ECU, подготовка FMS 30AB
42 30 CAT Электрический подъемник кабины 30AC
43 10 REF, FAS Рефрижератор, Interactor 200/Communicator 100 (FAS/RTI) 30AD
44 10 AUS Усилитель 30AE
45 10 MIH, ACL Обогрев зеркала заднего вида, ACL 61A
46 10 SCS, ALT Обогрев сиденья, предупреждение 61B
47 10 APS, FHS Осушитель воздуха, подогреватель топливного фильтра 61C
48 10 BWS Кузов 61D
49 - - - -
50 5 COO Желтая и зеленая шина, предупреждения X15
51 - - - -
52 2 LAS Сигнализация B
53 2 INL, ROH INL Exclusive, предупреждение об открытом люке крыши B
54 10 VIS Левый стояночный фонарь 58A
55 10 VIS Правый стояночный фонарь 58B
56 5 INL, VIS Подсветка, регулировка световых пучков фар по высоте 58C
57 20 BWS Кузов 58D
58 10 VIS Прицеп, левая сторона 58E
59 10 VIS Прицеп, правая сторона 58F
60 - - - -
61 2 BWS Кузов RA
62 2 POW Преобразователь напряжения 24 В/ 12 В RA

Предохранители для специальных функций:

Плавкий предохранитель (№) Номинал (А) Система Функция Питание
F5 30 KIT Кухонное оборудование 30
F5 10 KIT Кухонное оборудование 30
F9 20 FHS Подогреваемый топливный фильтр 30
F14 20 WIW Стеклоподъемник, левая задняя дверь, двойная кабина (Crew Cab) 30
F14 20 WIW Стеклоподъемник, правая задняя дверь, двойная кабина (Crew Cab) 30
F14 10 FST Подножка (Crew Cab) 30
F14 10 FST, POW Подножка (Crew Cab) 30

Предохранители вне центрального электрического блока SCANIA P2:

Функция

Электрическая схема

Питание

Расположение

Номинал (А)

Соединительный блок для изготовителя дополнительного оборудования/кузова

BWS

Электрораспределительная коробка на раме

На левом лонжероне рамы

Max 200

Тахограф и сигнализация

TCO

Аккумулятор

В коробке выключателя "массы" аккумулятора

1 или 5

Микроволновая печь

KIT

Подача напряжения от клеммы 30

Провод включения печи

60

Наклейка с перечнем предохранителей находится на обратной стороне крышки блока предохранителей Scania (Скания) PGR-серии расположенного с пассажирской стороны.

Назначение предохранителей Scania PGR серии 2003 - 2011 год
Назначение предохранителей Scania PGR серии 2003 - 2011 год

Все электрические подключения к электрической системе автомобиля должны быть выполнены в центральном электрическом блоке и на консоли дополнительного оборудования. Консоль дополнительного оборудования расположена в кабине, в нижней части панели на стороне пассажира.

В консоли дополнительного оборудования есть множество электрических разъемов, которые передают электрические сигналы, доступные изготовителям дополнительного оборудования. Количество разъемов зависит от того, как автомобиль был оснащен на заводе.

Разъем C494 соединен с разъемами DIN, которые расположены на раме. Чтобы подключить к разъему C494 сигналы, например, от центрального электрического блока или от других электрических разъемов на консоли дополнительного оборудования используются перемычки. Таким образом, изготовитель дополнительного оборудования может выбрать те электрические сигналы в разъеме, которые необходимо вывести на наружные разъемы, расположенные на раме.

При подключении дополнительного потребителя тока обязательно соответствующим образом адаптируйте проводку и предохранитель. Добавьте реле, если заданная максимальная нагрузка функции недостаточная. Провода должны иметь требуемое сечение и обладать достаточной теплостойкостью, чтобы выдерживать нагрев, которому они будут подвергаться. Если нет необходимости использовать положение движения замка зажигания, используйте положение работы радиоприемника. В положении движения подключена вся электрическая система. Это может привести к разрядке аккумуляторов при длительном времени подключения. Следует помнить о том, что для положения замка зажигания "Радио" необходимо использовать реле, поскольку в этом положении замок зажигания не рассчитан на значительный ток.

Устройство сопряжения CAN для дополнительного оборудования.

Одно из преимуществ интерфейса дополнительного оборудования заключается в том, что оно позволяет выполнять подключение к устройству сопряжения CAN через блок управления дополнительным оборудованием (BWS). При этом изготовитель дополнительного оборудования может контролировать функциональность, считывая информацию (выходные сигналы от автомобиля) и посылая информацию (входные сигналы к автомобилю).

Устройство сопряжения CAN с дополнительным оборудованием оснащено точкой подключения в разъеме C259 и дополняет все разъемы, которые расположены на консоли дополнительного оборудования. Информация, посылаемая от автомобиля через CAN, включает не только сигналы в существующих разъемах. За счет использования устройства сопряжения CAN можно упростить соединения, особенно с множественными функциями.

Всеми функциями BWS можно управлять через CAN.

Реле и предохранители Scania 5 серия

Реле и предохранители Scania 5 серия
