Генератор автомобиля. Принцип работы и устройство.

В стандартном исполнении в автомобиле существуют два источника питания – генератор и аккумулятор. Разница между ними заключается в том, что АКБ накапливает электроэнергию, а автомобильный генератор ее вырабатывает. То есть это устройство преобразует механическую энергию от двигателя в электрическую с целью дальнейшего питания всех потребителей и заряда аккумулятора.

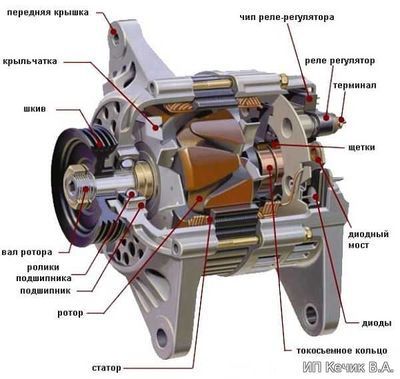

генератор автомобиля, устройство
Нажмите на изображение чтобы увеличить

Требования, предъявляемые к генератору:
выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи;
напряжение в бортовой сети автомобиля, питаемой генератором, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.

Последнее требование вызвано тем, что аккумуляторная батарея весьма чувствительна к степени стабильности напряжения. Слишком низкое напряжение вызывает недозаряд батареи и, как следствие, затруднения с пуском двигателя, слишком высокое напряжение приводит к перезаряду батареи и, ускоренному выходу ее из строя.

Функции генератора:

При запуске двигателя пусковой ток на стартер подается от аккумулятора. Но сам аккумулятор не вырабатывает энергию, а только ее накапливает и потом отдает. Если использовать для питания всех потребителей только АКБ, то она быстро разрядится. Автомобильный генератор производит электроэнергию, заряжает АКБ и питает бортовую сеть автомобиля во время работы двигателя (при достижении им определенных оборотов вращения коленчатого вала).
Генератор начинает вырабатывать электрический ток начиная с частоты вращения холостого хода, однако, на оптимальный режим работы он выходит при достижении двигателем 1600-1800 об/мин и более. Виды генераторов Выделяют два вида автомобильных генераторов: постоянного тока; переменного тока. Первый вид генераторов в настоящее время уже не используется. Такие устройства устанавливались на старых моделях автомобилей (ГАЗ-51, Победа и др.). Они имеют много недостатков, такие как: малая мощность и эффективность; необходимость в постоянном контроле и обслуживании; небольшой срок службы. Сейчас применяются генераторы переменного тока. Главное их отличие в том, что вне зависимости от режима работы двигателя автомобильную сеть питает постоянный ток. Это достигается благодаря полупроводниковому выпрямителю. Устройство генератора переменного тока Работу любого генератора можно сравнить с электродвигателем, который работает в обратном режиме, то есть не потребляет, а вырабатывает ток. По типу конструкции современные генераторы делятся на два вида: компактный и традиционный. Они имеют общее устройство, но различаются в компоновке корпуса, вентилятора, выпрямительного узла и приводного шкива. Также у современных устройств имеется три фазы.

Генератор автомобиля, принцип работы
Нажмите на изображение чтобы увеличить

Генератор состоит из следующих основных элементов: привод со шкивом, подшипниками и валом; ротор с обмоткой возбуждения и контактными кольцами; статор с сердечником и обмоткой; корпус, состоящий из двух крышек; регулятор напряжения; выпрямительный блок или диодный мост; щеточный узел. Разберем каждый элемент устройства отдельно и подробно. Корпус В корпусе находятся все основные элементы генератора. Он состоит из двух крышек (передняя и задняя). Крышки соединяются между собой болтами. Для изготовления крышек используют легкие сплавы алюминия, которые не намагничиваются и хорошо отводят тепло. В крышках есть вентиляционные отверстия и крепежные фланцы. В задней крышке установлен диодный мост и щеткодержатель со щетками. Также в задней крышке расположен выводной контакт, по которому ток поступает от генератора. Привод Вращение от коленчатого вала передается на шкив генератора и вращает ротор.

Генератор автомобильный, устройство
Нажмите на изображение чтобы увеличить

Частота вращения шкива больше частоты вращения коленвала в 2-3 раза. Крутящий момент от двигателя передается посредством ременной передачи. Могут использоваться поликлиновый и клиновый ремень в зависимости от конструкции. Поликлиновый ремень считается более универсальным и современным. Ротор На валу ротора находится обмотка возбуждения, которая создает магнитное поле и, по сути, представляет собой обычный электромагнит. Обмотка находится между двух полюсных половин (сердечников), необходимых для регулирования и направления магнитного поля. Каждая из половин имеет по шесть треугольных выступов, называемых клювами. Также на валу ротора расположены два медных контактных кольца. Иногда они изготавливаются из стали или латуни. Через контактные кольца на обмотку возбуждения поступает питание от аккумулятора. Контакты обмотки припаяны к кольцам.

Принципиальная электрическая схема генераторной установки:

Схема принципиальная автомобильного генератора
Нажмите на изображение чтобы увеличить

1. Включатель зажигания;
2. Помехоподавляющий конденсатор;
3. Аккумуляторная батарея;
4. Лампа-индикатор исправности генератора;
5. Положительные диоды силового выпрямителя;
6. Отрицательные диоды силового выпрямителя;
7. Диоды обмотки возбуждения;
8. Обмотки трех фаз статора;
9. Обмотка возбуждения(ротор);
10. Щеточный узел;
11. Регулятор напряжения;
B+ Выход генератора "+";
B- "Масса" генератора;
D+ Питание обмотки возбуждения, опорное напряжение для регулятора напряжения.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется электрическое напряжение, пропорциональное скорости изменения магнитного потока. И наоборот, для образования магнитного потока достаточно пропустить через катушку электрический ток. Таким образом, для получения переменного электрического тока требуются источник переменного магнитного поля и катушка, с которой непосредственно будет сниматься переменное напряжение.

Обмотка возбуждения с полюсной системой, валом и контактными кольцами образуют ротор, его важнейшую вращающуюся часть, которая и является источником переменного магнитного поля.
Источник: techautoport.ru, drive2.ru.
