Как красят машины на заводе. Процесс и видео.

Кузова поступают из цеха сварки, где методом точечной сварки и "варятся". С первого уровня они подаются на второй, на протирку, где с помощью специальных средств с кузовов удаляется весь мусор или масляные пятна, или мало ли что там ещё может быть.

А дальше кузов проходит один из главных этапов. Катафорезная грунтовка. Этот сложный химический процесс обеспечивает защиту от коррозии. Он проходит в несколько этапов. В нашем случае эти процессы проходят с помощью полного погружения кузова в различные растворы. Т.е. кузов автомобиля, находясь на подвесном конвейере, поэтапно опускается в ванны, которых у нас 13 штук. Весь процесс можно разделить на несколько этапов:

  1. Очистка и обезжиривание кузова.
  2. На следующем этапе, для обеспечения лучшей сцепки при электролитической реакции, происходит активация металла.
  3. Следующий этап - непосредственно электролитическая реакция в соответствующей ванне в которой содержатся частички грунтовки. В нашем случае это фосфатный грунт. На кузов подают отрицательный заряд, на ёмкость положительный заряд. В результате этого положительно заряженные частицы грунтовочной смеси оседают на кузове, который имеет отрицательный заряд.
  4. Ну и напоследок кузов проходит ополаскивание, опять же в ваннах, и с помощью специальных разбрызгивателей. Удаляются излишки грунта и т.д.

Покрасочная камера на автозаводе

Всё это происходит путём полного погружения кузова в ванны и в этом есть большой плюс. В результате этого грунтовкой покрываются все части кузова, все внутренние полости, все трудно доступные места.
По времени этот процесс занимает в районе часа.
Затем кузов перемещают с подвесного конвейера на так называемый "скид". Это такая специальная "подставка" под кузов, на которой он дальше путешествует по конвейеру. А освободившийся "краб" уезжает , чтобы принять следующий кузов и опять по ваннам.

Следующий этап - сушка кузова. Под воздействием температуры происходит закрепление грунта. В процессе окраски кузов проходит сушку три раза. Процесс почти везде одинаковый, отличия в основном только в температурном режиме, при котором кузов проходит через сушильную камеру.

В общем прямиком из ванн, кузов поднимается на лифте в специальную сушильную камеру, где подвергается термическому воздействию при температуре от 160 до 180 градусов Цельсия в течении, примерно, 40 минут в зависимости от того, какой конкретно этап проходит. Сушильная камера нагревается с помощью системы теплообменников, которые в свою очередь нагреваются с помощью так называемой "печи". Это специальное устройство, оборудованное газовой горелкой и выполняющее сразу несколько функции.

Вернёмся к печи. Температура горения самой горелки  720 градусов.
Помимо непосредственно нагрева сушильной камеры, в печи происходит сжигание продуктов испарения, которые, как вы догадываетесь, выделяются при сушке катафорезного грунта.
Суть в том, что после выхода печи на режим, воздух начинает забираться непосредственно из камеры сушки, и проходя через через печь, попросту сжигается.

Цех разделён на несколько уровней. И вот эти процедуры происходят на втором. На первом уровне укладывается шумка, наносится мастика на днище, наносится герметик.

Соответственно на первый уровень и перемещается кузов на следующем этапе.

Дальше кузов проходит этап шлифовки. Если вдруг где-то остался подтёк грунта или типа того.

После шлифовки проходит этап нанесения мастики на днище автомобиля. Автомобиль опять пересаживают со "скида" на "краб", поднимают, и отправляют в камеру нанесения мастики.

После нанесения мастики на дно, кузов опускают и вновь устанавливают на "скид". И мы переходим в камеру нанесения герметика. С помощью специальной централизованной системы люди промазывают все необходимые швы герметиком.

После этого этапа кузова снова поднимают на второй уровень. По сути, на протяжении всего процесса, кузов перемещается по конвейеру туда-сюда, вверх-вниз.
Так же хочу отметить, что основные накопители находятся на втором уровне.

Следующий этап - нанесение вторичного грунта. Этот этап проводится в специальной окрасочной камере в которой поддерживаются определённые условия. 21 градус по Цельсию, 65 % влажности.
Это опять же обеспечивается приточно-вытяжной вентиляцией, а конкретно специальными ВУ (вент. установками), поэтому расскажу чуть подробнее тут.
Обычные ВУ, которые дуют в камеры мастики, герметика, того, что я чуть выше описал и дальше, имеют систему очистки, 3 ступени фильтров и систему подогрева. Т.е. воздух внутрь поступает чистый и нужной температуры. Таких ВУ у на 4 штуки, которые дуют в разные камеры и на разные участки, как на первом так и на втором уровне.
ВУ которые дуют в окрасочные камеры имеют ещё систему увлажнения воздуха для поддержания нужного уровня влажности.
Так же хочу отметить, что баланс приточки и вытяжки во всех камерах настроен так, что весь объём воздуха остаётся в пределах самой камеры. Нет движения воздуха из цеха в камеру, и соответственно из камеры в цех тоже нет. Это нужно для того, чтобы в камеру не попадала пыль, которая может оказаться в цеху, и соответственно  из камеры окраски частицы краски не попадают в цех.

Итак, нанесение вторичного грунта. Перед процедурой нанесения грунта кузов проходит очередной этап очистки и протирки. С кузовов удаляются все возможные загрязнения, пыль и так далее. Следом на ручных постах с помощью пульвелизаторов наносится грунтовка в те места, куда не сможет дотянуться робот. А после ручных постов кузов попадает уже к роботам, где в автоматическом режиме наносится основная часть грунта на весь кузов.

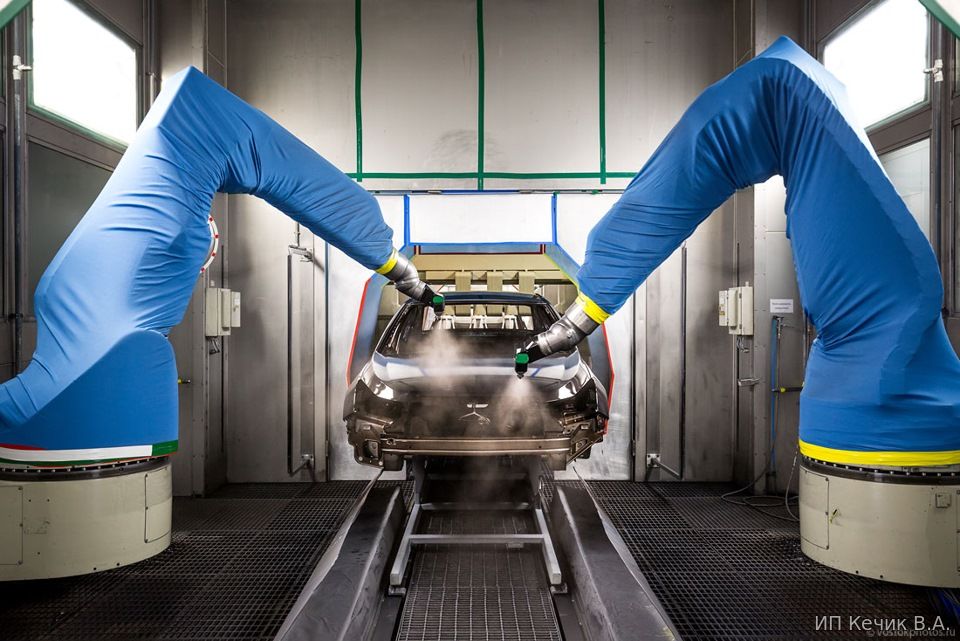

Фото камеры вторичного грунта у меня есть только снаружи. Вот это вот помещение за стеклом она и есть. Света там нет, так как в тот момент в камере работы не проводились. Но там можно разглядеть очертания робота. Но выглядит там всё так же, как и в камере нанесения финишного покрытия. Фотка будет ниже.

После нанесения вторичного грунта кузов опять попадает в сушильную камеру. Там всё тоже самое, как и в случае с сушкой катафорезного покрытия, поэтому не буду повторяться.
Опять же после сушки, кузов охлаждается (чтобы люди не обожглись) и попадает на первый уровень, на шлифовку, где убираются все неровности, подтёки и прочее, если они конечно есть.
После шлифовки кузов в третий раз поднимают на второй уровень, где он попадает в камеру финишного покрытия. В камере наносятся два слоя краски, и затем слой лака.
Так же, как и на вторичном грунте сначала на ручных постах прокрашиваются "труднодоступные" места, а роботы затем красят весь остальной кузов.

Как я уже говорил, движения воздушных масс из камеры, или в камеру не происходит. Так же нет движения воздуха между разными участками в одной камере. Баланс работает!
Ещё один момент. При покраске, как вы понимаете, в воздухе летают частички краски, поэтому, роботы, например накрыты чехлами, люди работают в спецодежде, полностью закрывающей их с ног до головы, респираторы, очки, все дела.
Эта взвесь, которая летает в воздухе, убирается с помощью вытяжки и специального комплекса оборудования. Если коротко, то взвесь засасывается вниз, потом проходит через специальное устройство, где вся эта воздушная масса с примесью краски проходит через водяной поток, и краска вместе с водой поступает в специальную ванну, где осаживается на дно и оттуда её удаляет специальный механический скребок. Образуется так называемый шлам, который потом утилизируется.

В общем, после нанесения двух слоёв краски, кузов проходит зону растекания, и затем на кузов наносится лак с помощью роботов. Затем зона растекания лака и в третий раз в сушильную камеру.
Сушка проходит по тому же принципу, что и предыдущие два раза. После сушки кузов охлаждается и отправляется уже на полировку .
Так же на каждом этапе всё это дело контролирует отдел технического контроля (ОТК) и в случае обнаружения косяка, кузов убирают с линии.
Ну а после шлифовки кузов отправляется в цех сборки!
