Ремонт блока ABS Audi A6 1.8t quattro и других марок.

Надеюсь что автор материала не сильно обидится, но решил его материал слегка подредактировать, а точнее, просто добавить конкретики в технологии ремонта.

Хочется сразу добавить что данная технология ремонта и причина неисправности ЭБУ ABS является типичной и часто причиной является очень близкое расположение блока ABS к выпускному коллектору, в следствие постоянного перепада температур и изменения погодных условий, в этих местах блока образуется коррозия на проводниках, в итоге мы получаем проблему, которая описана ниже. Технология восстановления блока ABS применима и ко многим другим маркам автомобилей.

Началась проблема с того что загорелся датчик АБС на приборке. Проблему обнаружил в неисправном датчике. Видимо на одной из СТО, когда меняли пыльник гранаты выбивали ее не сняв датчик. В результате чего он был физически поврежден, смят угол.
Через некоторое время загорелся восклицательный знак на приборке "((!))", который занимает все пространство и не выдает другие показания, к тому же каждый раз мерзко пищит при включении зажигания…
Почитав информацию на форумах решил заехать на диагностику. Выяснилось, что проблема в блоке АБС. Узнав цену ремонта, нового блока и с разборок, сразу захотелось решить проблему самому)))
"Воодушевившись" ценами пошел снимать блок. Подробно описывать не буду, очень много информации в интернете как это делать. Добавлю от себя, самый простой способ из-под крыла сняв омывательный бачок или отодвинув его в сторону как сделал я. Можно не снимая (ставили на место без разбора подкрылка), но для меня лично этот процесс слишком нервный и кропотливый, что я лучше сниму колесо и остальное. Срезав верхнюю крышку сразу не увидел обрыв, ну очень тонкие там проводки. В итоге с лупой удалось найти обрыв.

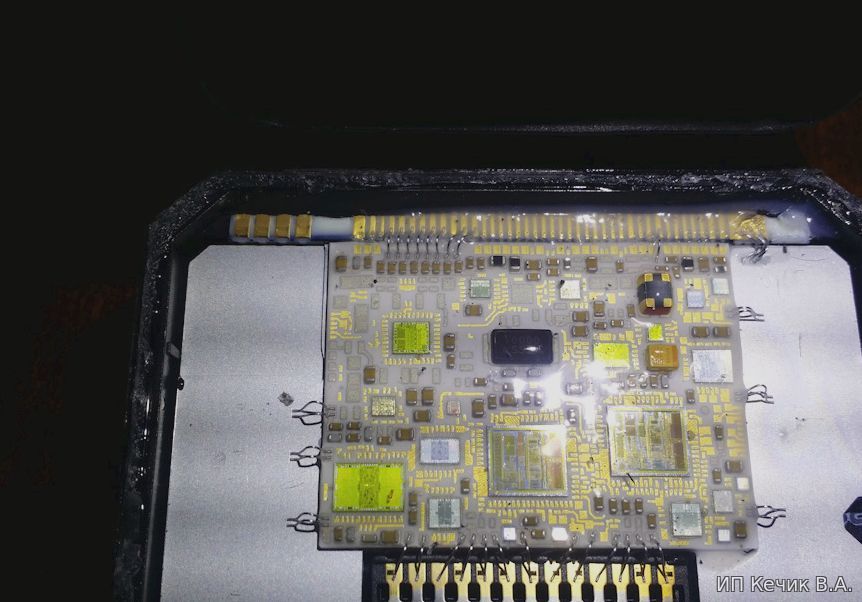

Ремонт блока ЭБУ ABS Audi

Визуально обрыва не было видно, аккуратно потрогав провода обнаружил обрыв двух толстых. И вот здесь поправлю автора - не стоит уповать на визуальный осмотр, необходимо вооружиться мультиметром и хорошими щупами. И здесь главное чтобы руки не дрожали. В режиме прозвонки, мультиметром проходим каждый соединительный контакт, т.к. визуально обрыв может быть не видим, а "потрогав", можно и навредить.

ПРЕДУПРЕЖДАЮ, ПАЯТЬ ЛУЧШЕ ВСЕГО С МИКРОСКОПОМ И МЕЛКИМ ПАЯЛЬНИКОМ!
Спаяли сами (тяжело с паяльником и лупой). Пока паялись нужные провода, отпаялись пару соседних… пришлось зачищать от геля и остальные провода, процесс не очень приятный, т.к. этот гель тянется и возвращается на свое место, а резкие движения делать нельзя… И здесь добавлю, на дрожание рук указал выше и понятие мелкого паяльника у каждого своё. Сегодня очень много технологий пайки. И здесь лучше применить низковольтный паяльник, мощностью не более 25 Вт. Конец жала такого паяльника должен быть острый, а не в виде отвертки. Пайка должна осуществляться с применением не канифоли, а флюса, для эффективности и аккуратности используем припой, толщиной 0,8 мм. Флюс выбираем такой, чтобы его не нужно было смывать после пайки, т.к. монтаж проводников ограничивает нас в лишних манипуляциях на плате.

Паяльник 25 Вт с тонким жалом низковольтный

Тип жала паяльника, как на фото выше, не медный и зачищать его напильником или наждачкой нельзя!!! Все эти советы даю чтобы не было вот такого результата, как на фото ниже

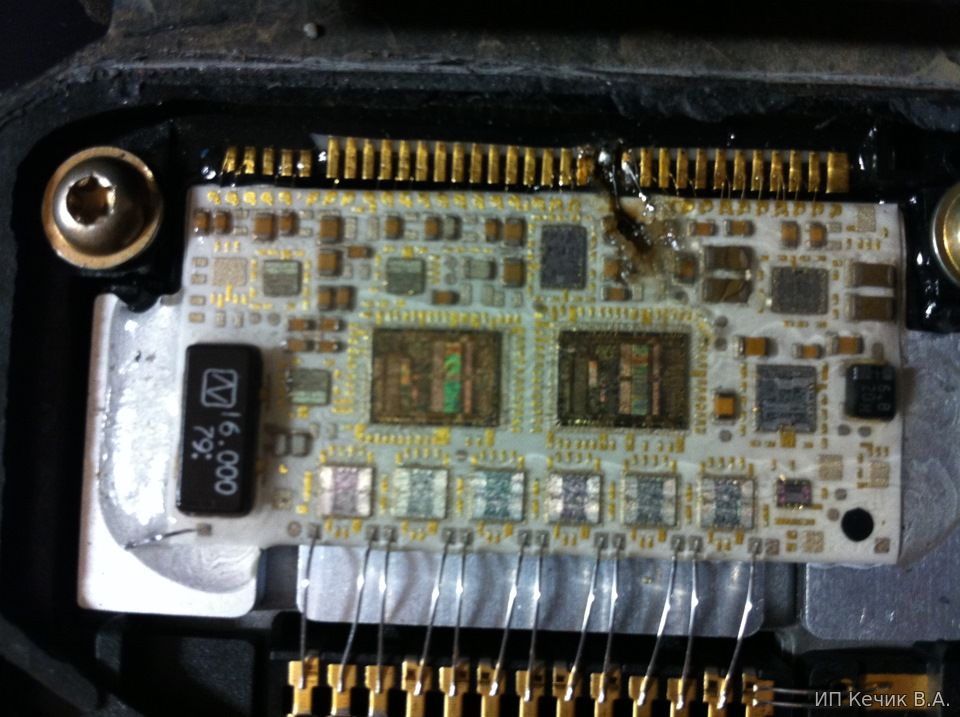

Некачественный ремонт блока ABS Audi

А было вот так:

Аккуратный ремонт блока ABS Audi

Почему низковольтный паяльник 25 Вт? Всё просто, на типовом паяльнике 220 В всегда будет статика, если его не заземлить правильно, а 25 Вт - чтобы не перегревать плату и соседние контакты, чтобы не произошло, как у автора материала с соседними контактами. Если имеется паяльная станция, (не фен в данном случае), это будет наилучшим вариантом.

На этом как бы процесс ремонта автор заканчивает.

Хочется отметить что проблема типична по неисправности и отгниванию контактов, также может быть и плохая пайка на заводе-изготовителе и контакты просто отваливаются. Здесь каждый случай уникален и подход к нему должен быть таким же. Поэтому, если Вы не имеете должного опыта в ремонте электронике, советуем прибегнуть к помощи специалистов, ведь наверняка у многих из вас есть друзья телемастера или т.п., которые "спят" с паяльником. Ну и на последок видео о ремонте блока ЭБУ ABS:
